Single-family home

Comfortable living

This single-family home measuring 192m² residential area sits pretty in northern Austria. Besides a heat pump as primary heat supplier, a thermal solar system is in place, together charging a 1000-liter cylinder. The heart and soul of this system consists of several UVR16x2 controllers plus extension modules. These regulate the blinds, individual room heating, solar systems as well as the metering of heat and energy.

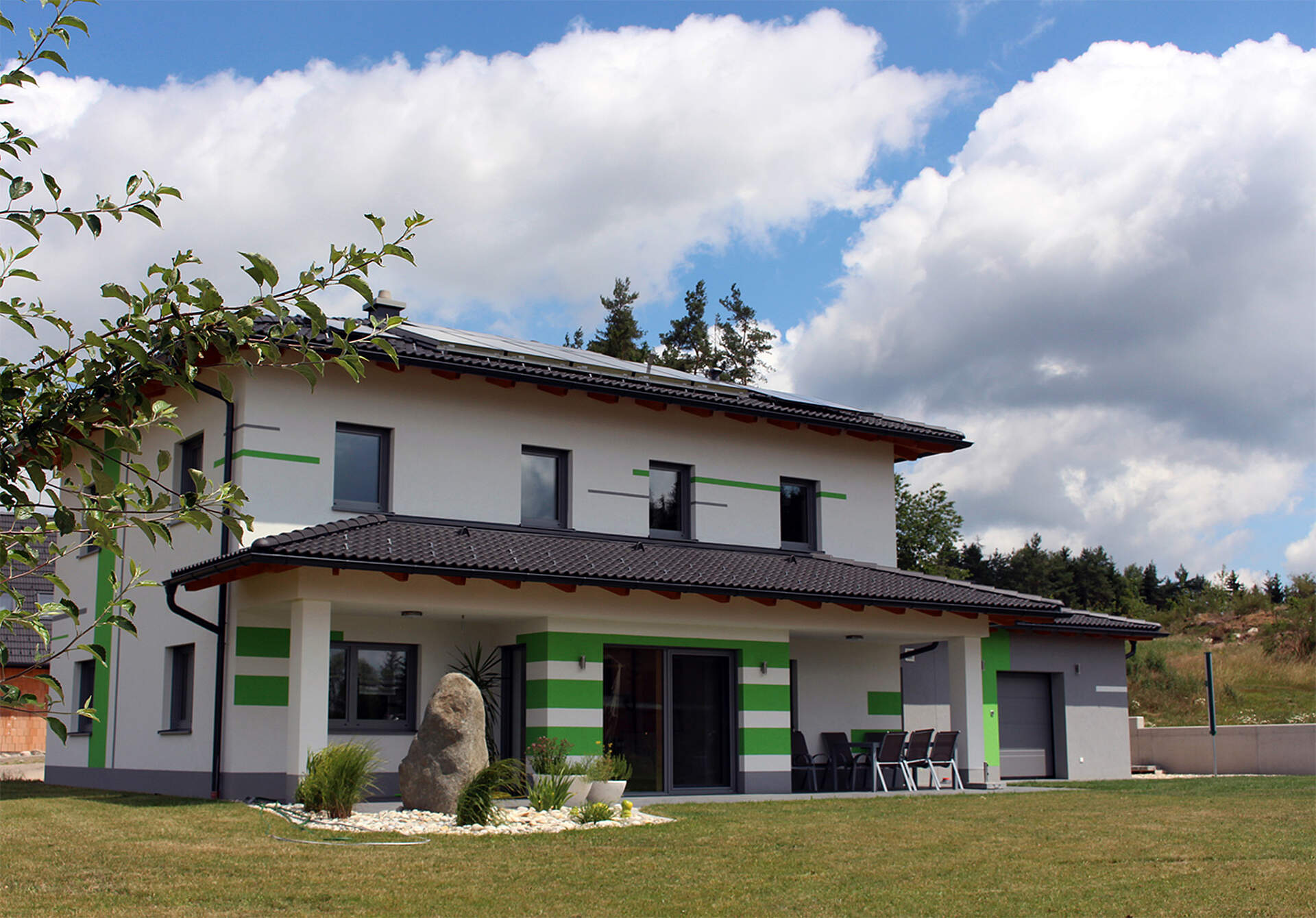

Einfamilienhaus mit Garten vor bewölktem Himmel — 192 m² Einfamilienhaus mit Solar- und PV Anlage

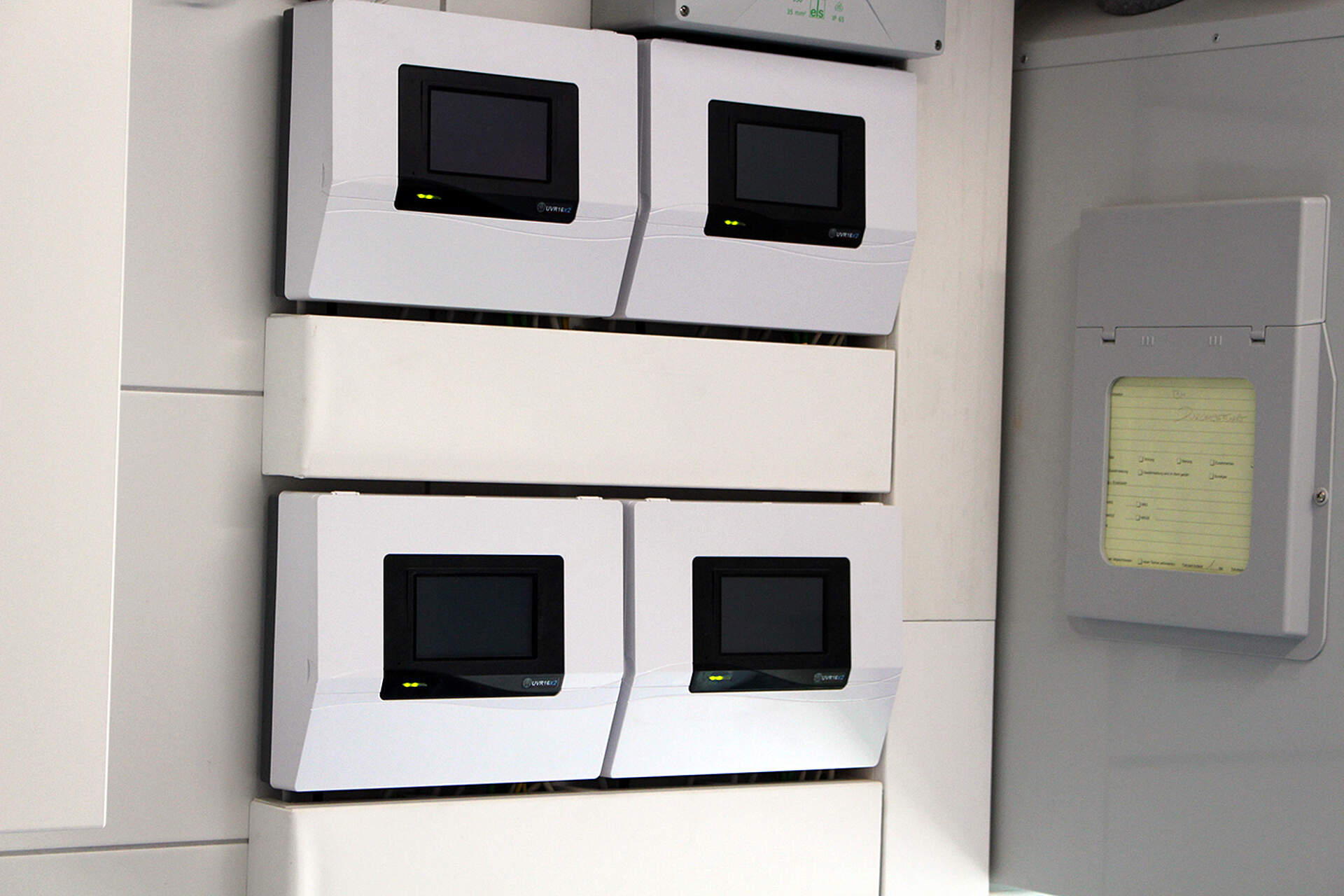

Vier Universalregler in der Konsolenvariante, an eine Wand montiert — Vier der sechs UVR16x2K Universalregler (in der Konsolenvariante)

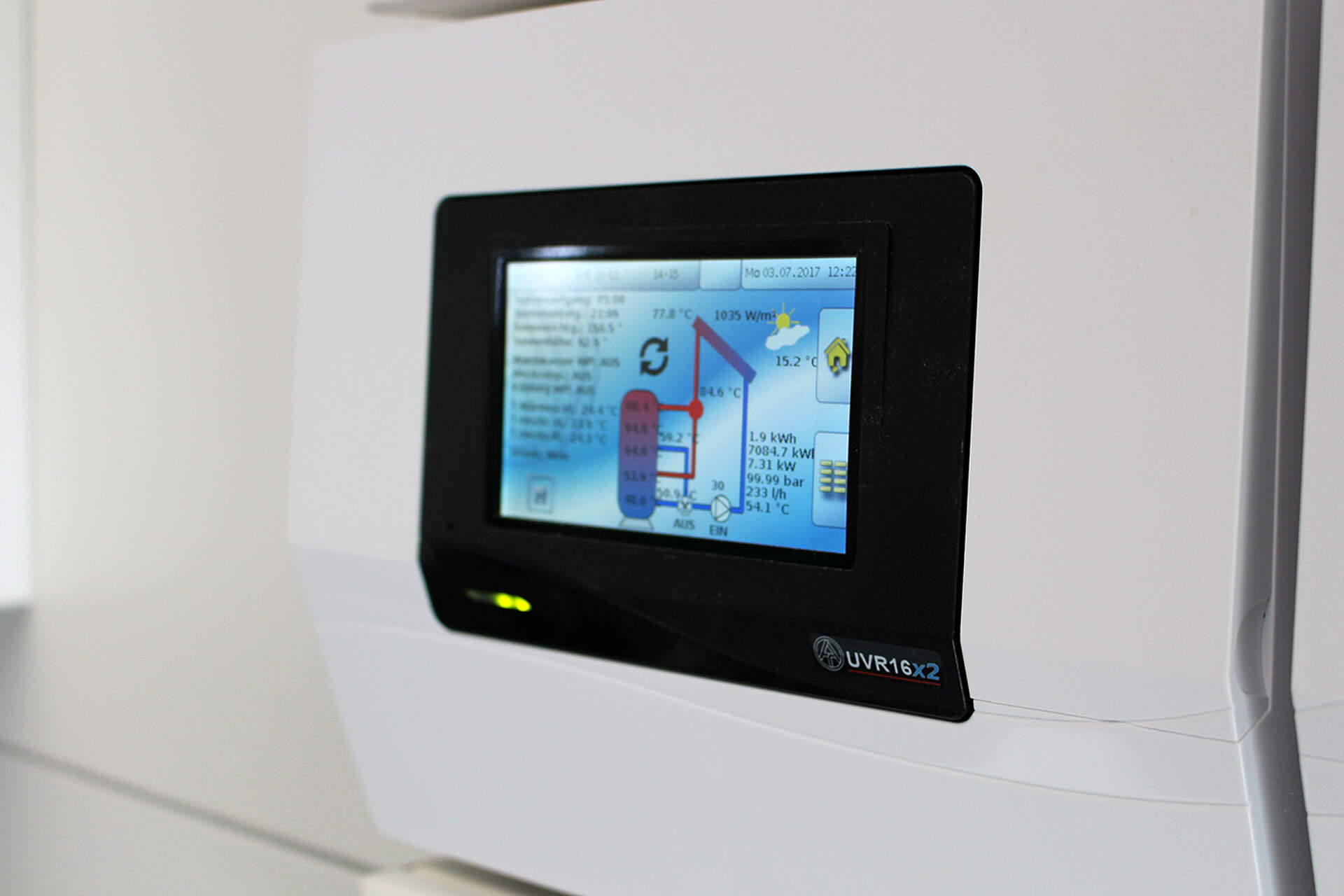

Universalregler mit eingeschaltetem Display zeigt die Funktionsübersicht — Individuelle UVR16x2 Funktionsübersicht

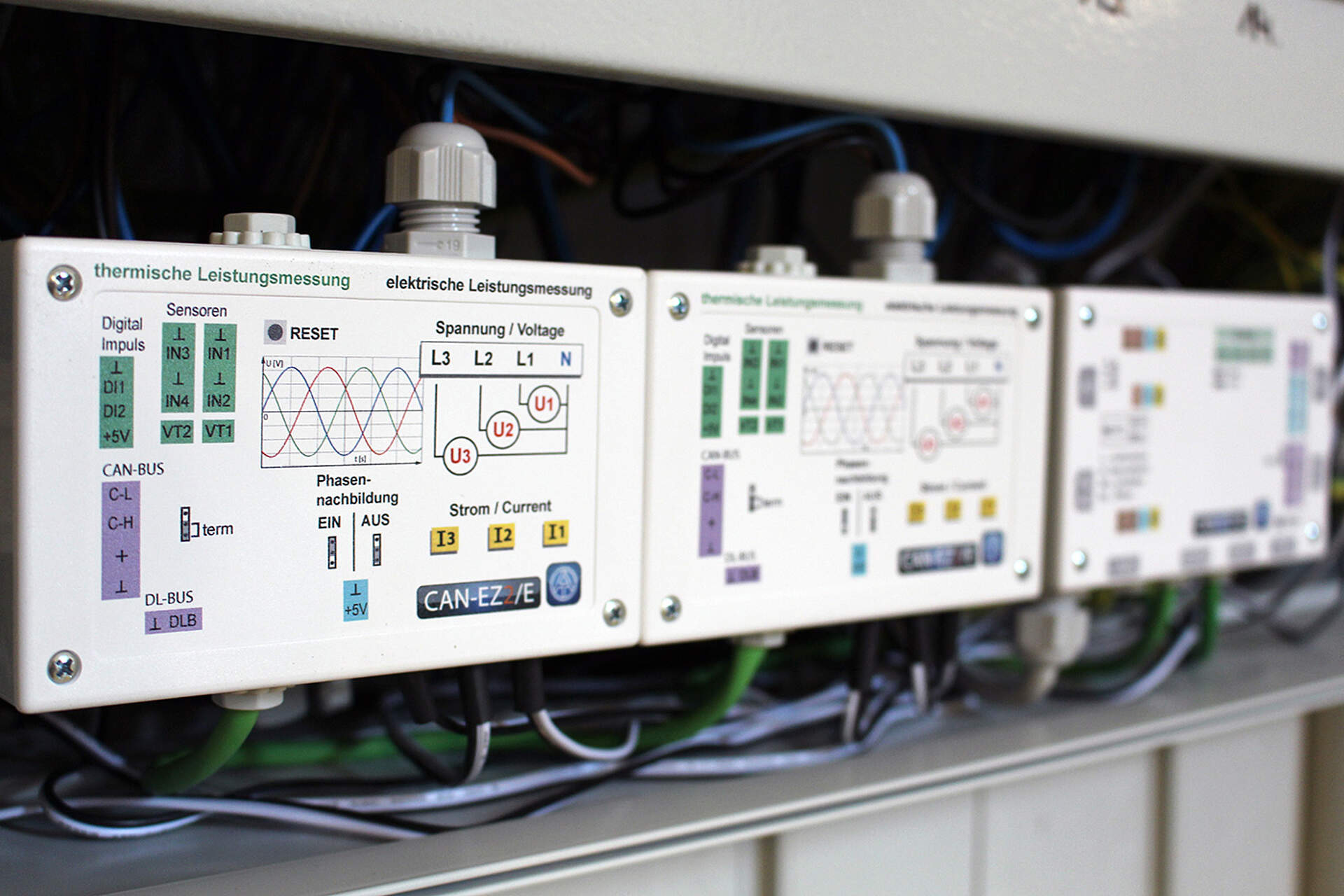

Erweiterungsmodule im Schaltschrank — Erweiterungsmodule CAN-EZ2 und CAN-I/O45 im Schaltschrank

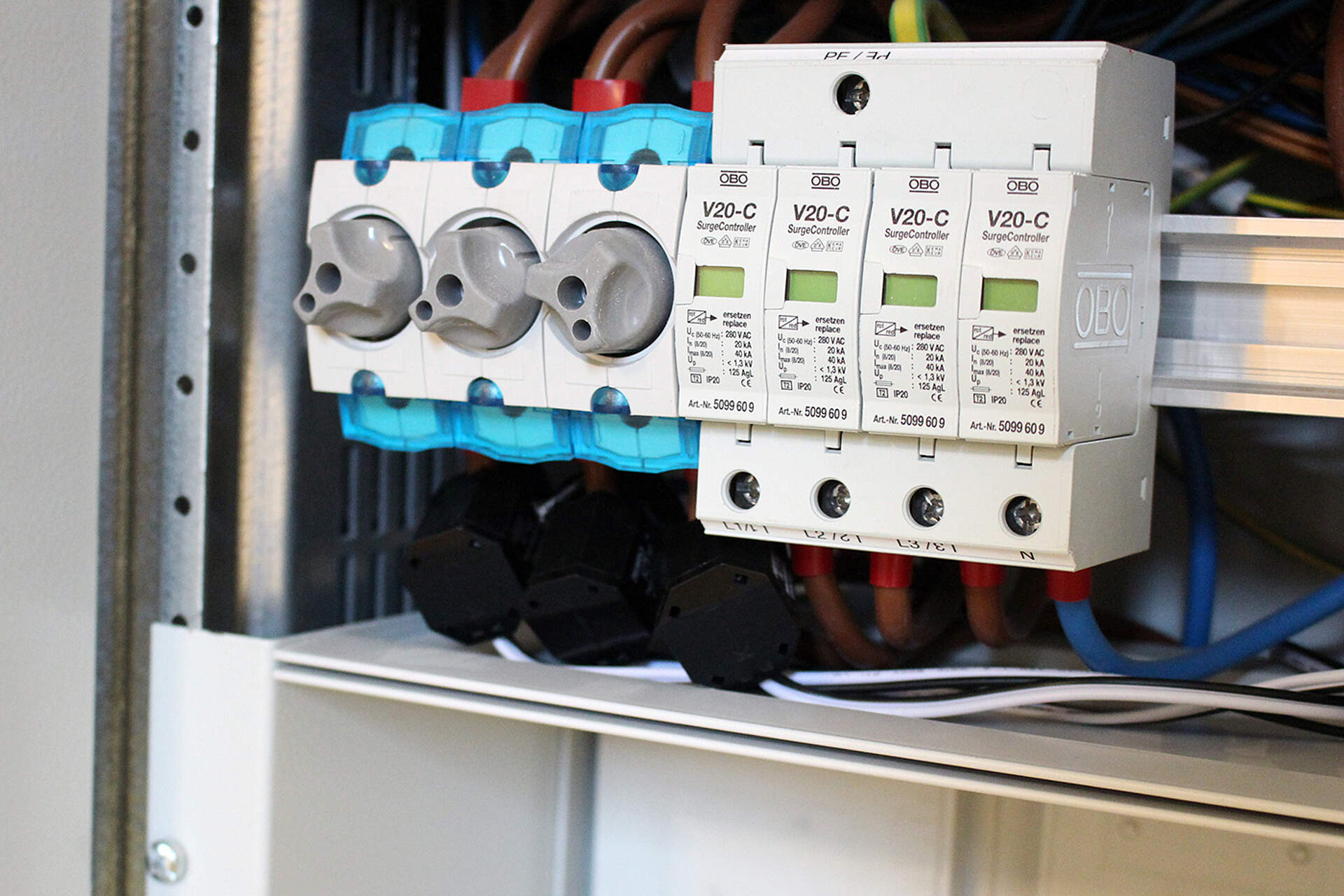

Clip-Sensoren im Schaltschrank — Clip-Stromsensoren (Schwarz) im Schaltschrank auf der Strom-Hauptleitung

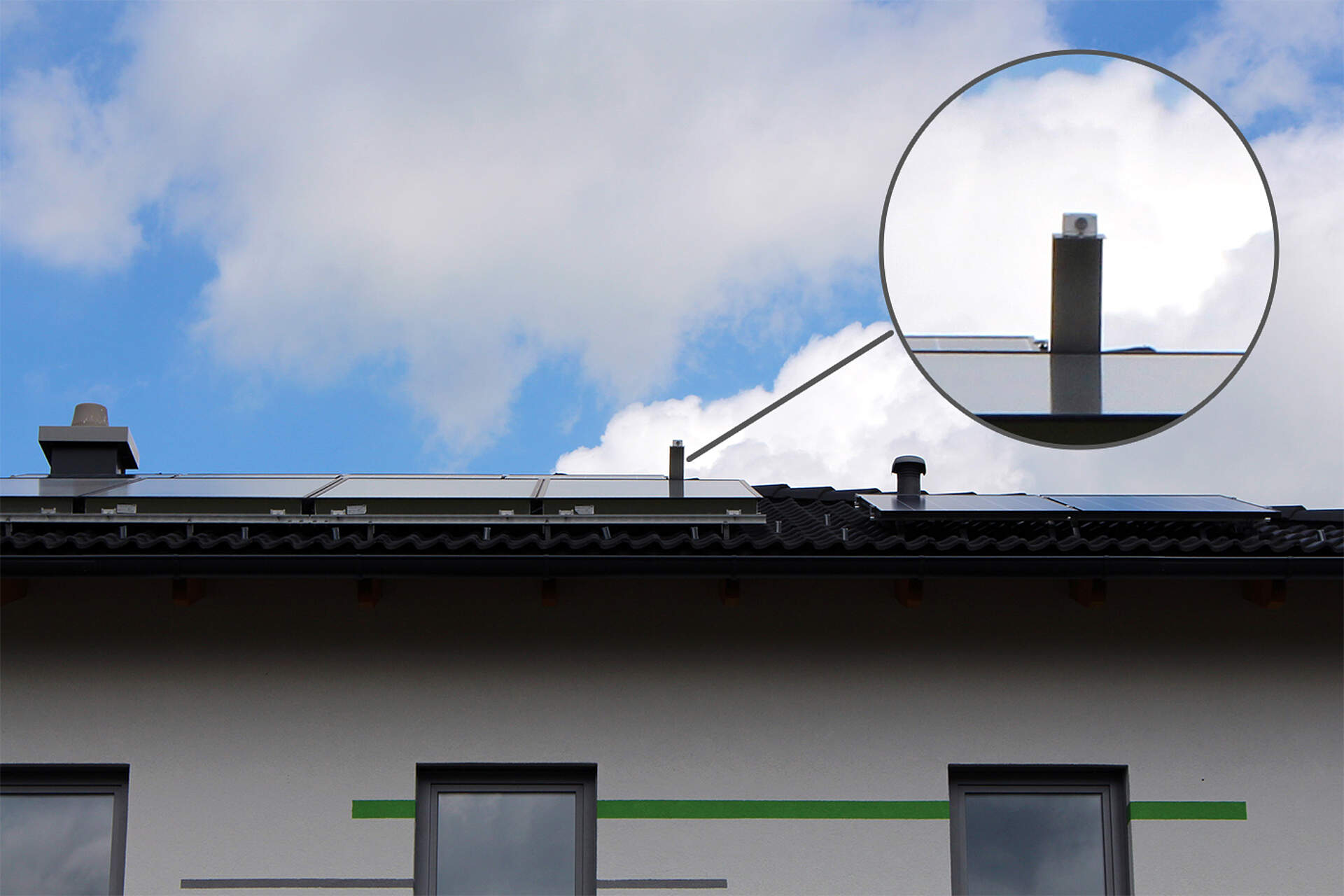

erhöht montierter Strahlungssensor am Hausdach — Der erhöht montierte Funk-Strahlungssensor funktioniert auch an verschneiten Wintertagen

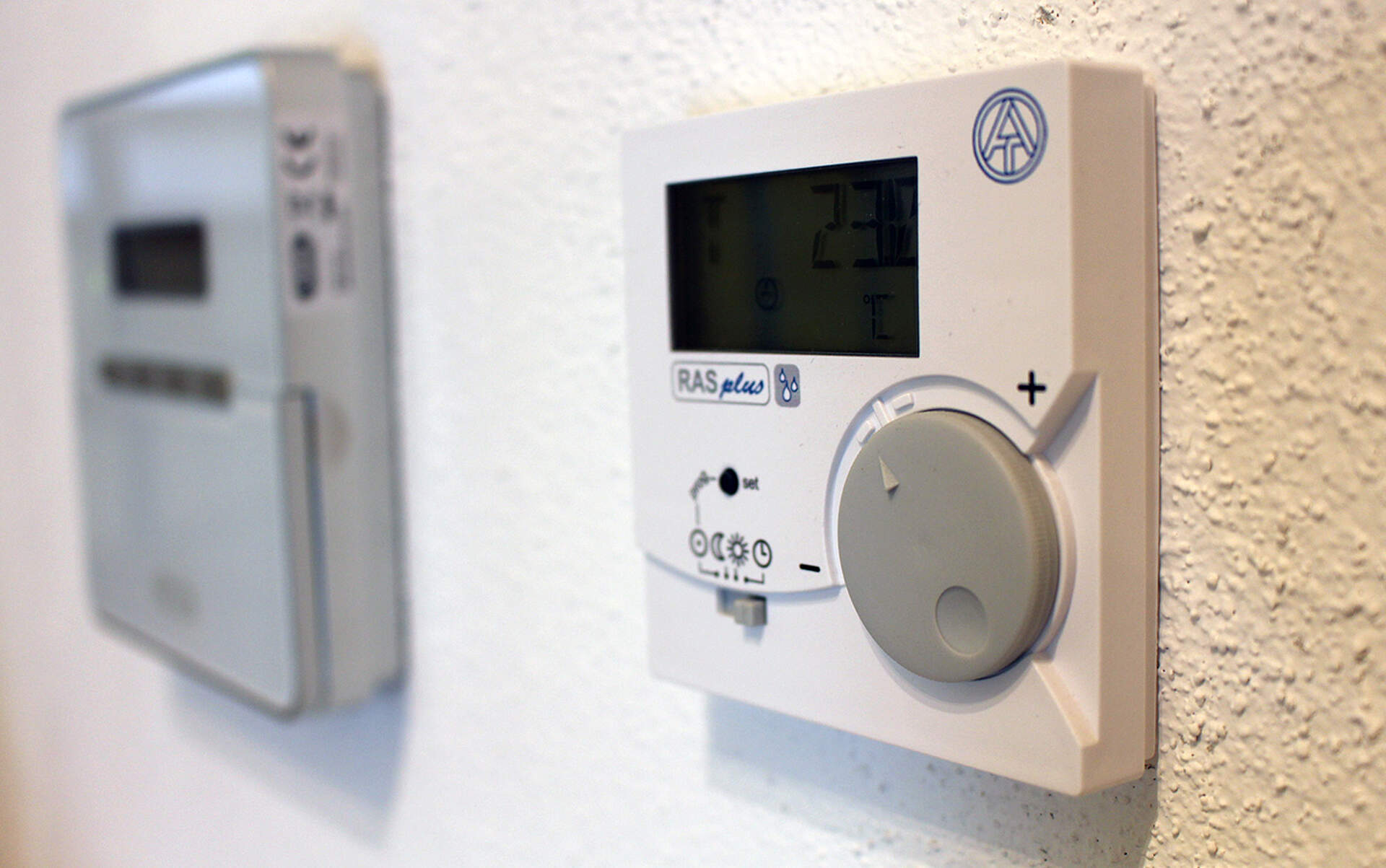

an die Wand montierter Raumsensor — Raumsensor mit Fernanzeige und Feuchtesensor

Zusätzlich zur Erdkollektor-Wärmepumpe (mit Kühlfunktion) speist eine thermische Solaranlage mit 14 m² Fläche den 1000l Pufferspeicher, der mit zwei Solarregistern ausgestattet ist. Zusätzlich gibt es eine hygienische Warmwasserbereitung mit der Frischwasserstation FRISTAR und eine 4,5 kWp Photovoltaik-Anlage.

Sechs frei programmierbare UVR16x2 Universalregler übernehmen dabei die Jalousiesteuerung in EG und OG, sowie Solarregelung, Wärmemengenzählung und die Einzelraumregelung. Unterstützt werden sie dabei von zwei HIRELs, zwei CAN-EZ2/E für die Berechnung von Eigenverbrauch und Autarkiegrad sowie der Energiezählung der PV-Anlage. Das Erweiterungsmodul CAN-I/O45 ist für die PV-überschussabhängige Steuerung von Verbrauchern zuständig.

Das Control and Monitoring Interface C.M.I. übernimmt die Internetanbindung, Visualisierung und das Datenlogging. Ereignisabhängige Meldungen werden per E-Mail versendet. Ausgewertet wird über die TA-Software Winsol bzw. über das TA-Webportal und die CMI-App.

Regelung

6 Universalregler UVR16x2
2 Energiezähler CAN-EZ2/E
1 Erweiterungsmodul CAN-I/O45
1 C.M.I. für die Fernwartung
1 FRISTAR Frischwasserstation
sowie diverse TA Sensoren und Zubehör

Energy generation

1 heat pump (ground collector) with cooling functionality
1 PV-system (surplus feeding)
1 thermal solar system (14m²)

Consumers

1 single-family home with floor heating

Heat accumulation

1000-liter cylinder
1 DHW station for hygienic preparation of domestic hot water
