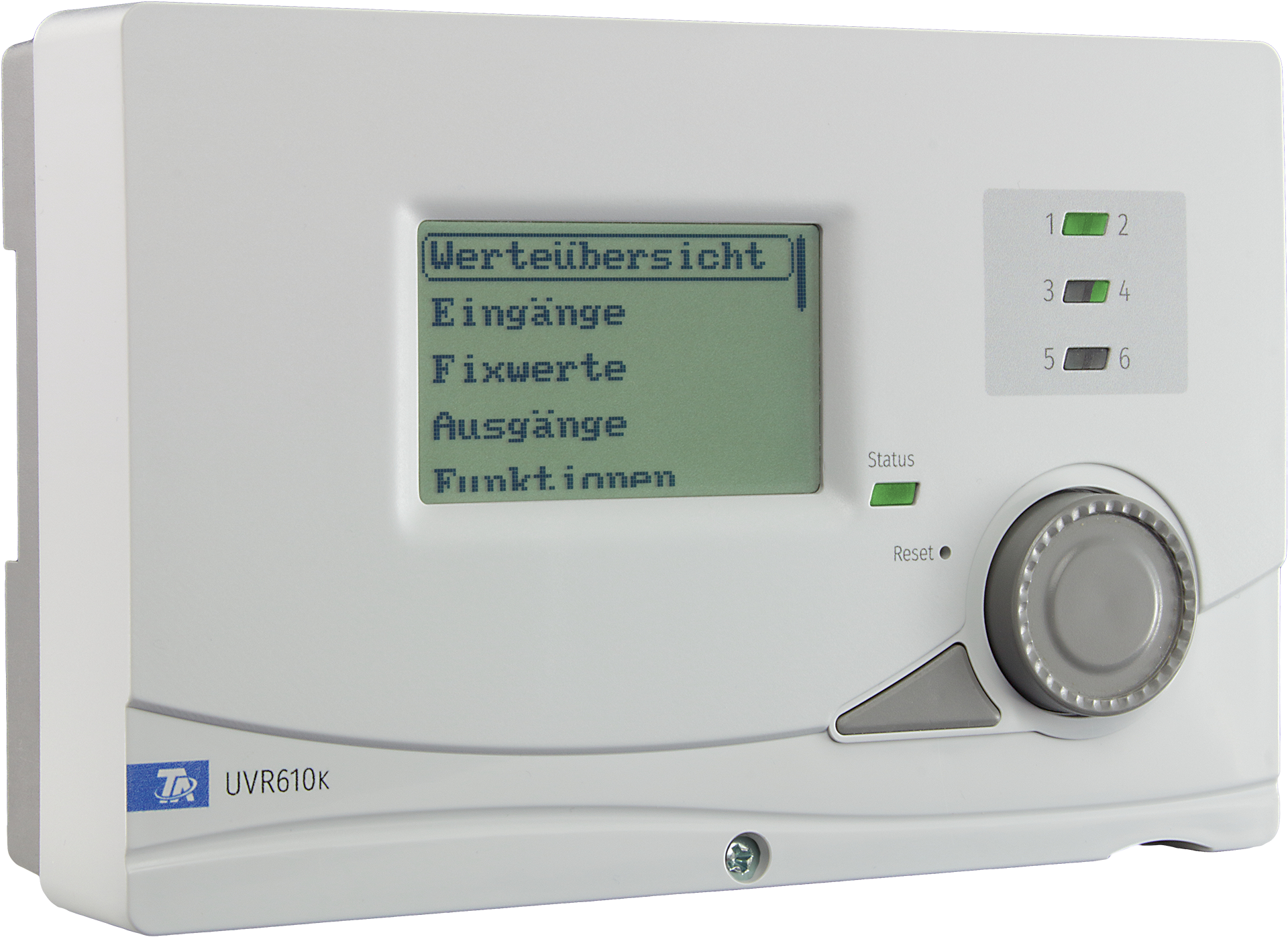

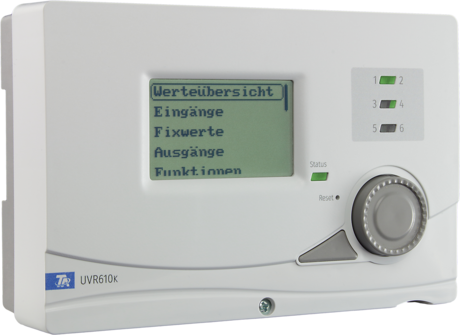

UVR610K

Universalregler zur Wandmontage

Icon HeizungsreglerIcon Energiemanagement, Lastmanagement, Power-to-Heat, Warmwasser mit PVIcon Regelung der Lüftung, zB abhängig vom CO2-WertIcon Solarregler, Ladepumpenregelung, Differenzdruckregler, SchwimmbadregelungIcon Steuerung von Jalousien, Raffstores, Markisen und RolllädenIcon Realisierung von Kühlkreisen / Einbindung von KlimagerätenIcon Regelung der Beleuchtung / Lichtsteuerung

Die frei programmierbare Universalregelung UVR610K besitzt die selben Eigenschaften und Schnittstellen wie die UVR610S, aber im Gehäuse zur Wandmontage. Die Bedienung ist ident zur UVR610S und auch hier können mittels Jumper ein 24V-Ausgang und/oder der M-Bus aktiviert werden.

Icon x2techIcon CORA-DLIcon DL-masterIcon EingängeIcon AusgängeIcon Schnittstellen
  • UVR610 zur Wandmontage
  • Abmessungen Gehäuse (B x H x T): 150 x 100 x 48,7 mm
  • 24V Ausgang und/oder M-Bus Schnittstelle über Jumper aktivierbar

6 Eingänge der Typen:

  • PT1000, KTY(1kΩ, 2kΩ), PT100, PT500, Ni1000TK5000, Ni1000, NTC, Raum-, Strahlungs-, Feuchte- Regensensor, Impulse max. 10 Hz, Spannung bis 3,3V, Widerstand 1-100kΩ, digital
  • Eingang 5, 6: 0-10V

10 Ausgänge:

  • 6 Relaisausgänge, davon einer wahlweise als potentialfreier Umschaltkontakt
  • 4 Multifunktionsausgänge wahlweise 0-10V, PWM, Relais (z.B. mit HIREL22)

Schnittstellen:

  • CAN-Bus
  • CORA-DL
  • DL-Bus
  • M-Bus Schnittstelle (mittels Jumper zu aktivieren)
  • SD-Karte (im Lieferumfang enthalten)

Online Hilfe

https://wiki.ta.co.at

Firmware UVR610

TAPPS2

Das PC-CAD-System TAPPS ermöglicht das Erstellen eines Logikschaltbildes und dessen Parametrierung für alle Geräte mit x2-Technologie sowie die UVR1611.

Linux:

Es werden zwei Installationsmethoden für Linux unterstützt:

  • Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
  • RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)

Bei beiden Methoden wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.

Debian-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

dpkg -i tapps2-1.12-amd64.deb

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

RPM-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:

rpm -i tapps2-1.12-x86_64.rpm

Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

TA-Designer

Der TA-Designer ermöglicht das Erstellen der Funktionsübersicht bzw der Anlagenvisualisierung zur Anzeige auf UVR16x2 und CAN-MTx2 im C.M.I. Webportal bzw der App sowie am CAN-Touch.

Winsol

Das Programm Winsol ermöglicht das Erfassen und Auswerten der vom Datenlogger (z.B. C.M.I.) aufgezeichneten Messwerte. Achtung: Es gibt keine Gewähr, dass auch zukünftige Versionen von Winsol für den Raspberry Pi bereitgestellt werden.

Achtung: Möglicherweise muss die Firmware des Datenloggers aktualisiert werden, um diesen mit der aktuellen Version von Winsol verwenden zu können!

Unterstützte Datenlogger:

  • C.M.I. - ab Version 1.25
  • BL-NET - ab Version 2.17
  • D-LOGG / BL232 - ab Version 2.9

Linux:

Es werden drei Installationsmethoden für Linux unterstützt:

  • Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
  • RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
  • Raspberry Pi (.deb)  ab Version 3

Es wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.

Debian-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

dpkg -i winsol-2.07-amd64.deb

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

Hinweis: Bei Linux Mint sowie Ubuntu (ab Version 18.04) muss eventuell das Paket "libcurl3" installiert werden, um Winsol ausführen zu können (sudo apt-get install libcurl3).

RPM-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:

rpm -i winsol-2.09-x86_64.rpm

Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

Raspberry Pi-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

dpkg -i winsol-2.12-armhf.deb

Für die Installation sind root-Berechtigungen erforderlich. Dazu dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
