Wärmemengenzähler-Set

Set zur Wärmemengenzählung

Icon HeizungsreglerIcon Solarregler, Ladepumpenregelung, Differenzdruckregler, Schwimmbadregelung

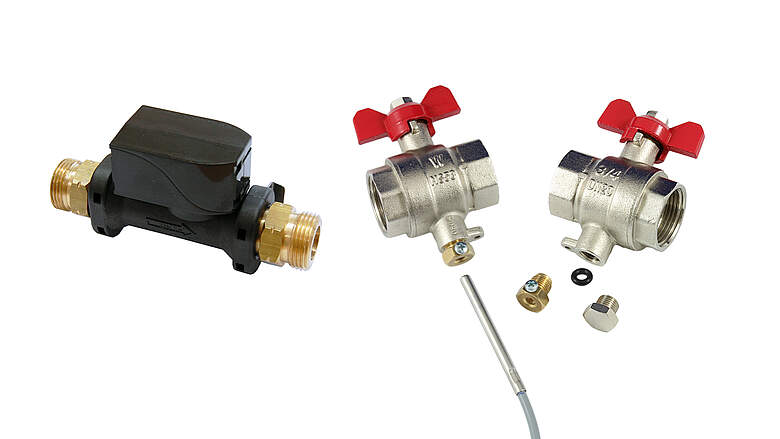

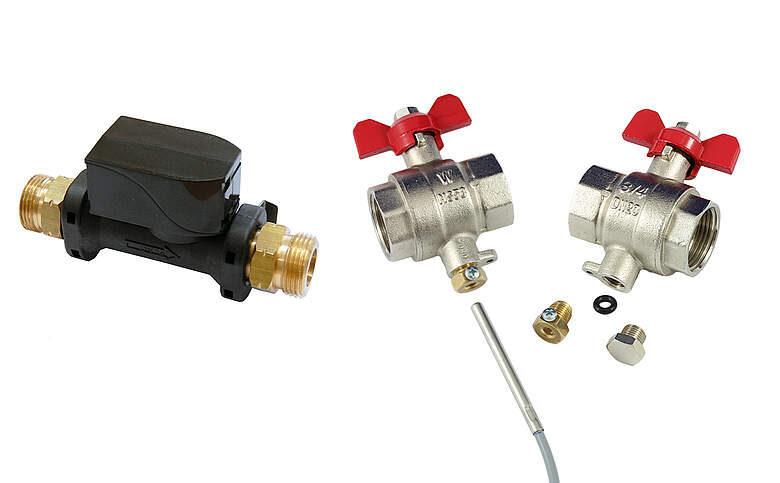

Dieses Set besteht aus einem FTS-DL, zwei Kugelhähnen und einem schnellen Temperaturfühler PT1000 zur Montage im Kugelhahn.

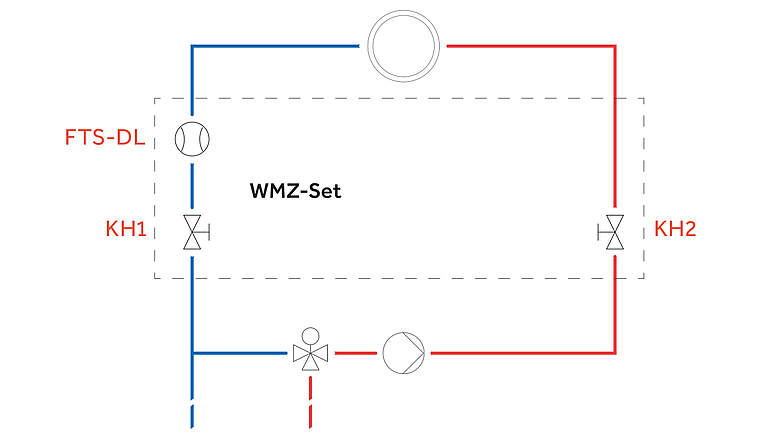

Das „Hauptprodukt“ ist der Volumenstromsensor FTS-DL. Dieser übermittelt über unseren DL-Bus den Volumenstrom und die Vorlauf-Temperatur. Der mitgelieferte PT1000 Sensor wird an die Platine angeschlossen. Dessen Wert wird ebenfalls an die Regelung übermittelt. Ergänzend werden nun zwei Kugelhähne – je einer im Vorlauf und einer im Rücklauf verbaut. Platziert man den für den Rücklauf gedachten PT1000 Sensor im Kugelhahn im Vorlauf, kann eine mögliche Differenz zwischen FTS-DL und PT1000 Sensor mittels Sensorkorrektur ausgeglichen werden. Danach wird der PT1000 Sensor im Rücklauf-Kugelhahn eingesetzt. Dank der Kugelhähne ist das alles von der potentiell genaueren Temperaturmessung im Medium, über den Sensortausch bis hin zur (jährlichen) Kalibrierung ohne viel Aufwand möglich.

Erhältlich in 1" und 3/4" Ausführung.

Icon CORA-DLIcon DL-slave
  • Erfassung von Durchflussmengen
  • Erfassung der Mediumtemperatur mit PT1000 Sensor
  • Anschlussmöglichkeit für einen Drucksensor PRS0-6
  • keine bewegten Teile im Strömungskanal
  • beliebige Einbaulage
  • Messprinzip unempfindlich gegen Verschmutzung und Medium-Eigenschaften
  • Messbereich:
    • WMZ-Set 1" mit FTS5-85DL: 5 bis 85 l/min
    • WMZ-Set 3/4" mit FTS4-50DL: 4 bis 50 l/min
  • Gesamtlänge FTS-DL:
    • WMZ-Set 1": 151 mm
    • WMZ-Set 3/4": 130 mm
  • Trinkwasser Zulassungen: KTW und DVGW Arbeitsblatt W270, WRAS
  • DL-Buslast 25 %
