TA-Designer Vorlagen

Vorlagen als Starthilfe

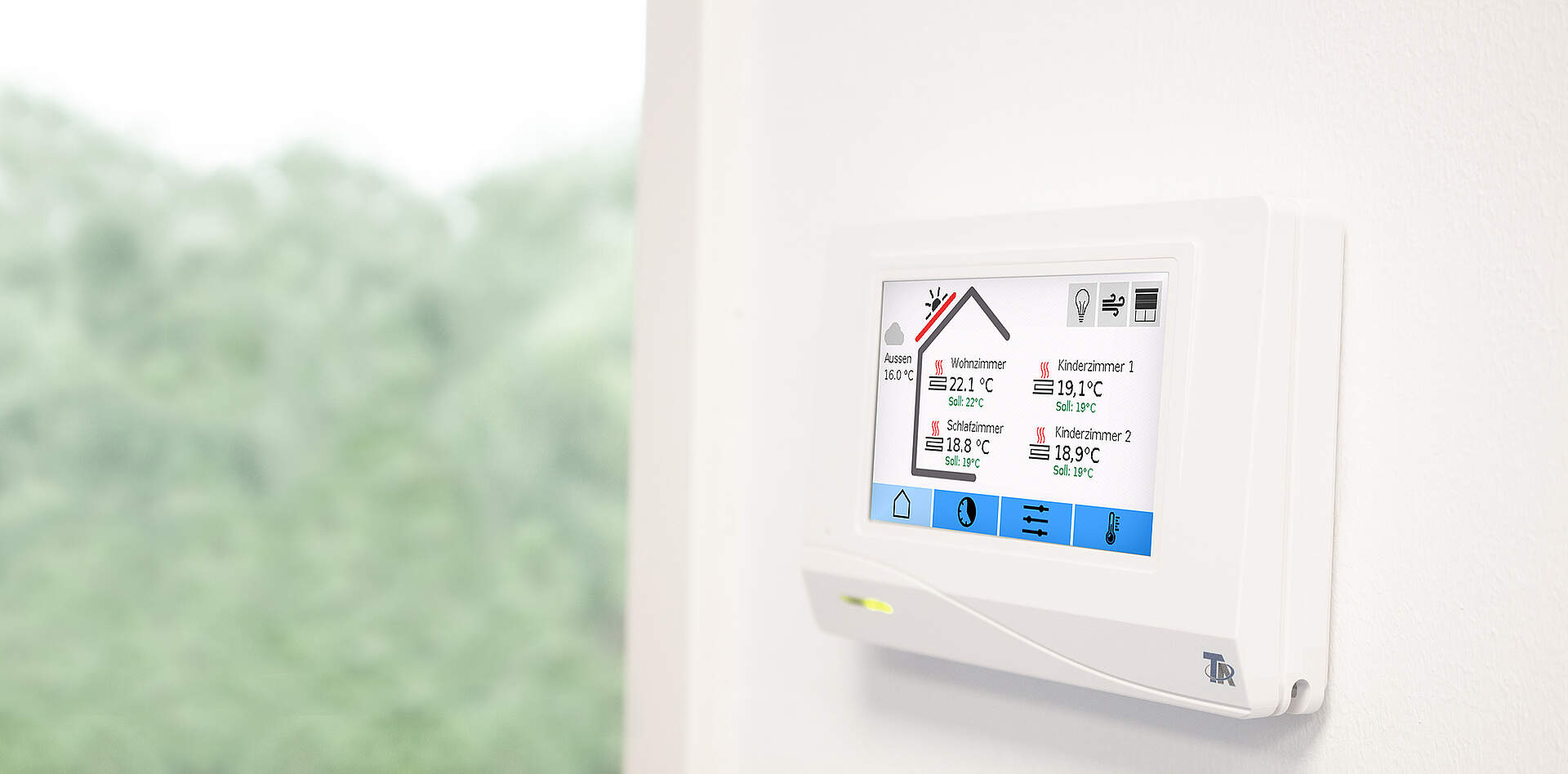

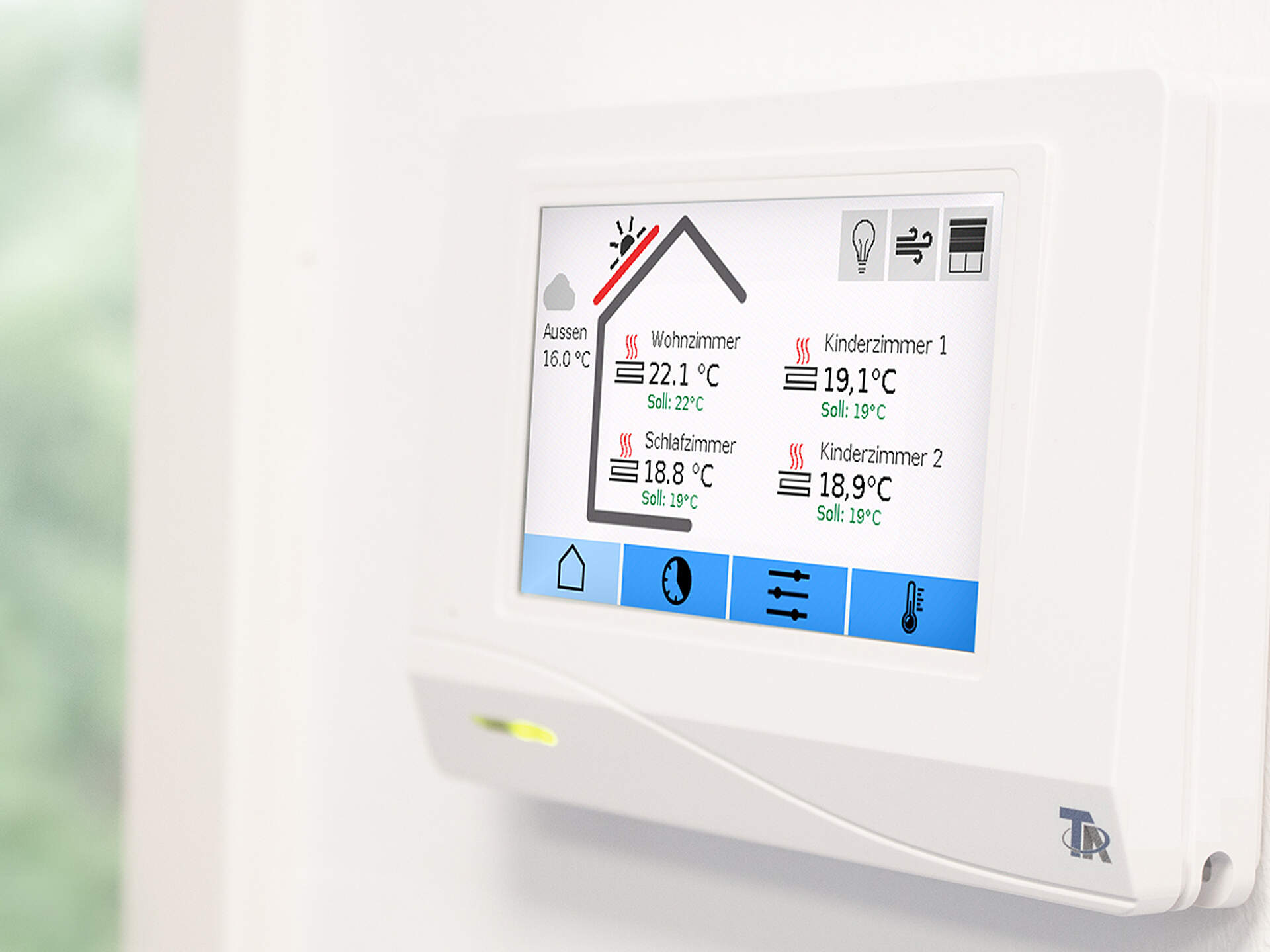

Das erstmalige Erstellen einer Visualisierung kann manchmal etwas aufwendiger sein. Einmal erstellt, kann jedes Projekt allerdings als Vorlage für die nächsten Projekte gespeichert werden. Als Starthilfe unsererseits bieten wir an dieser Stelle fertige Funktionsübersichten für die UVR16x2 bzw. den CAN-MTx2 an.

Symbole

TA-Designer Symbole im .png und .svg Format

Hilfreiche Downloads

Zusatzanleitung

Design Standard

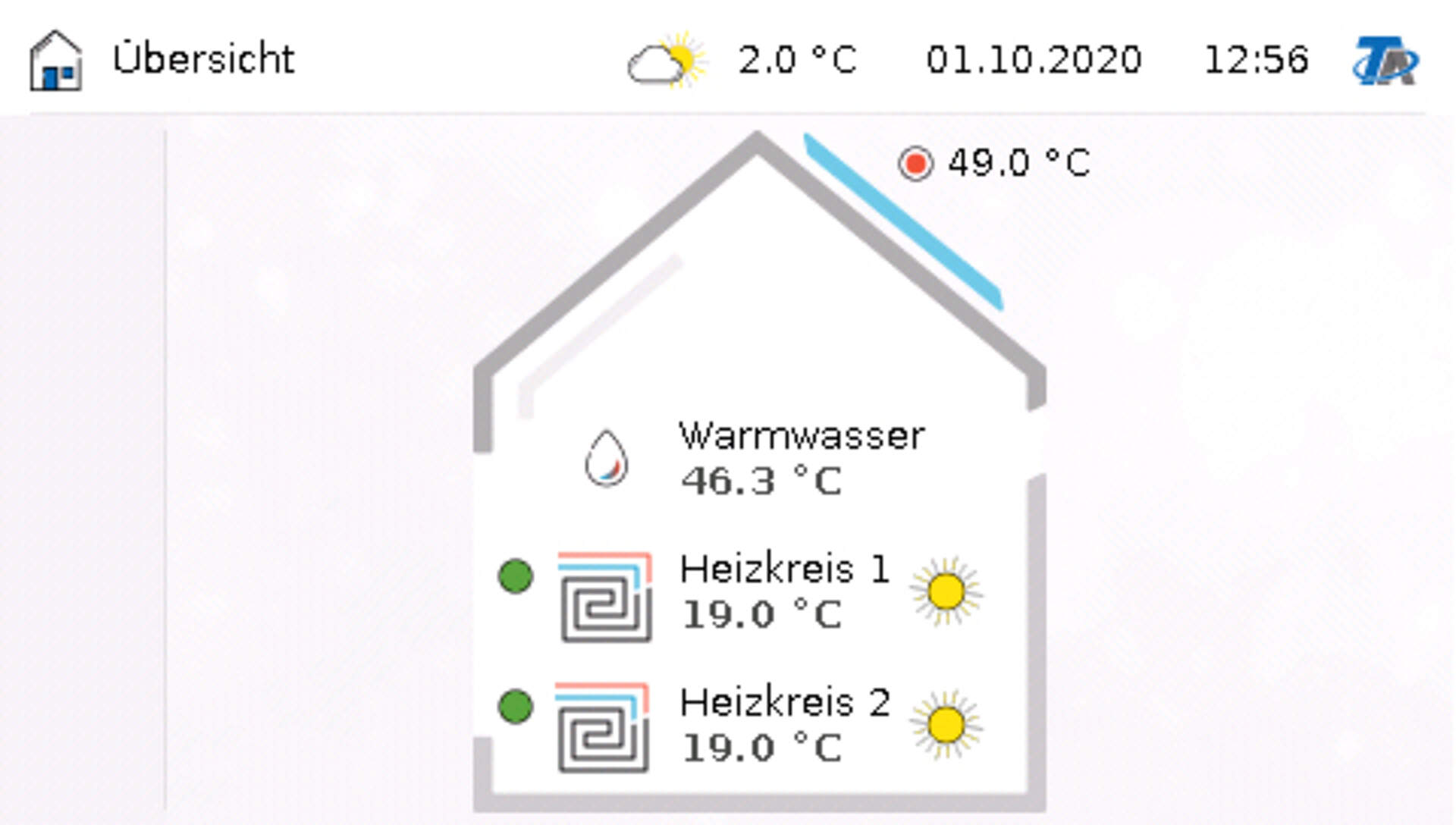

Startseite

Vorlage für eine Startseite; bis zu zwei Heizkreise und einmal Warmwasser sind vorgesehen

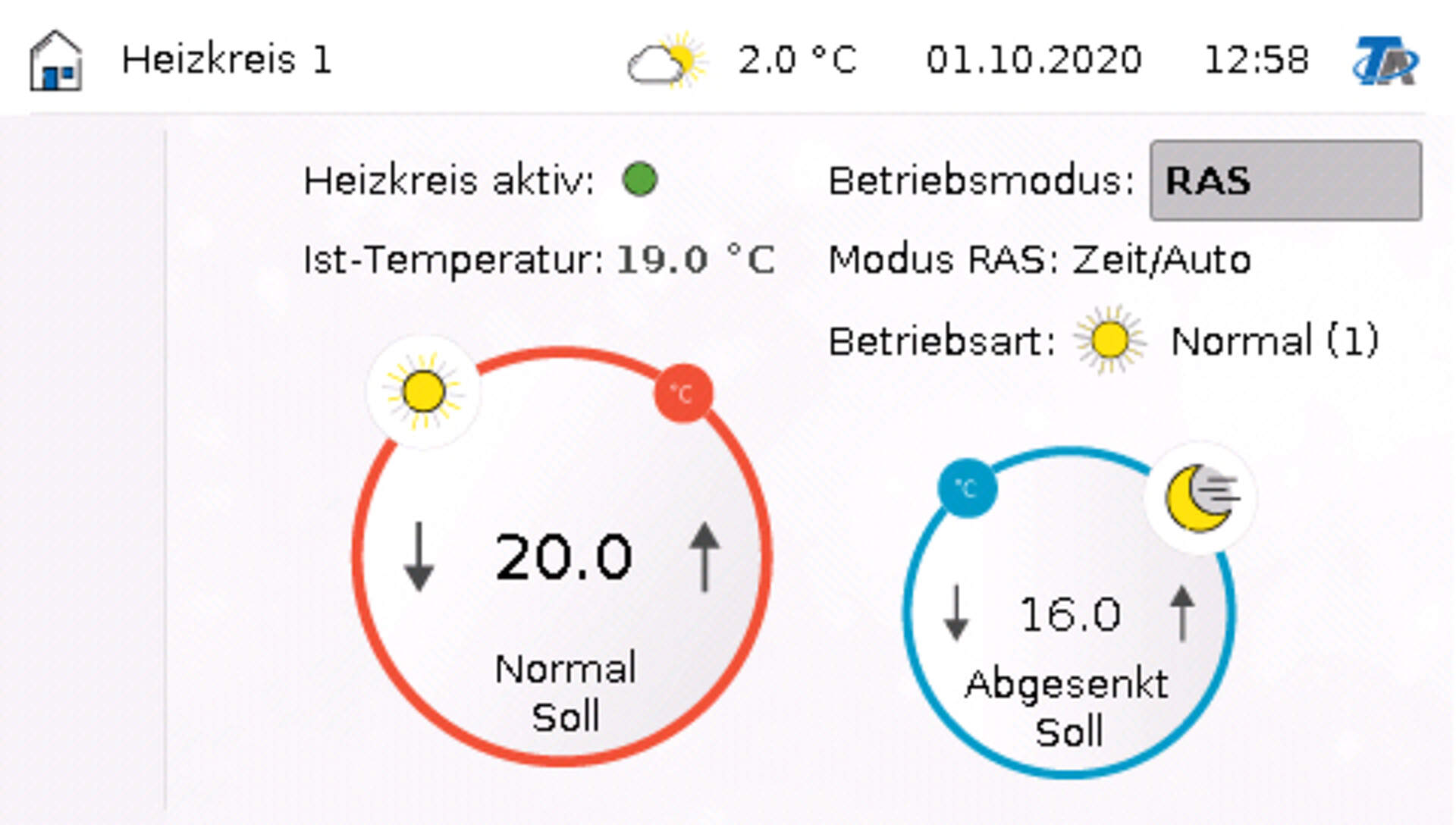

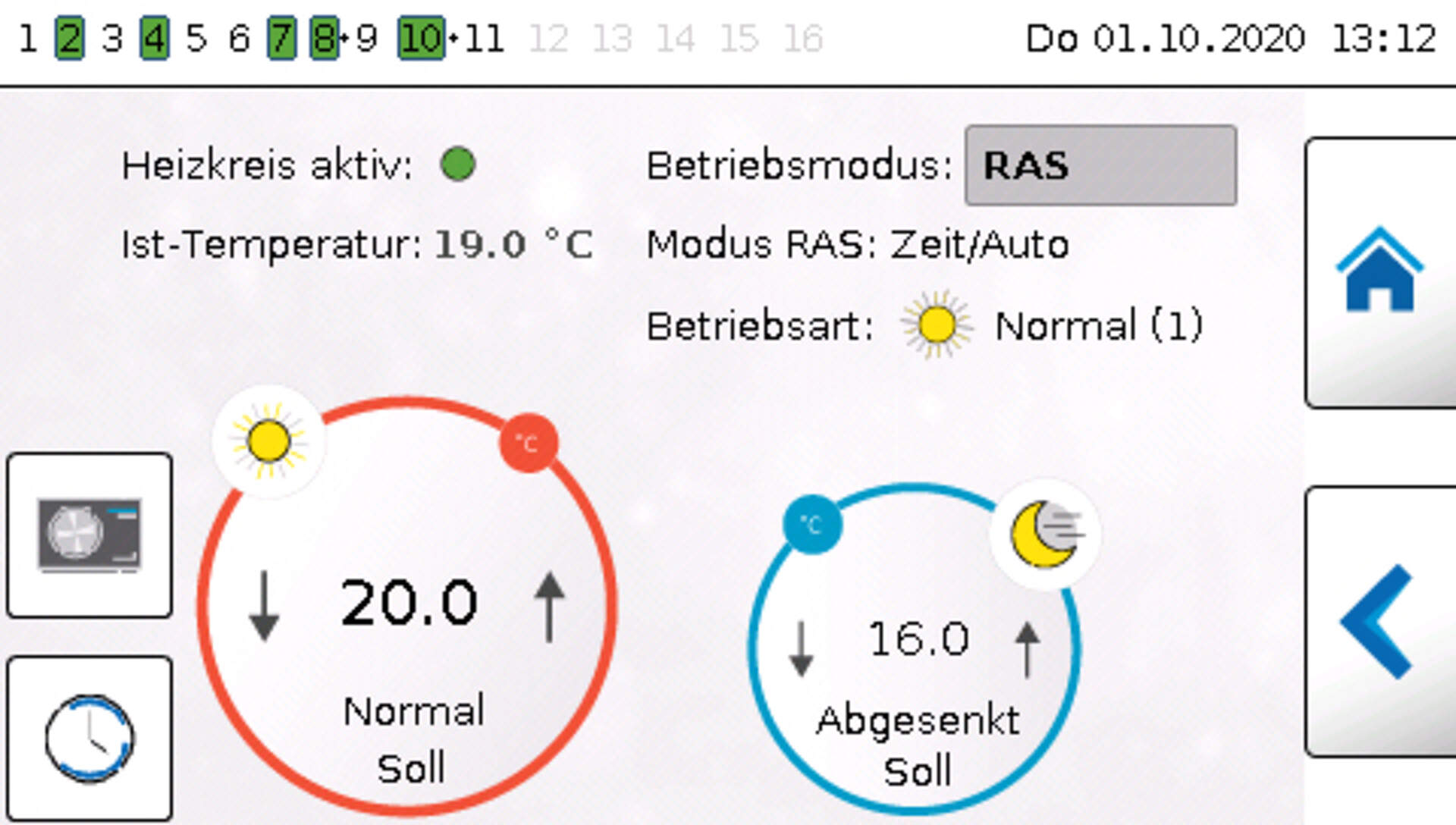

Heizkreis Einstellungen

Auf dieser Seite können die Solltemperaturen und der Betriebsmodus für einen Heizkreis eingestellt werden.

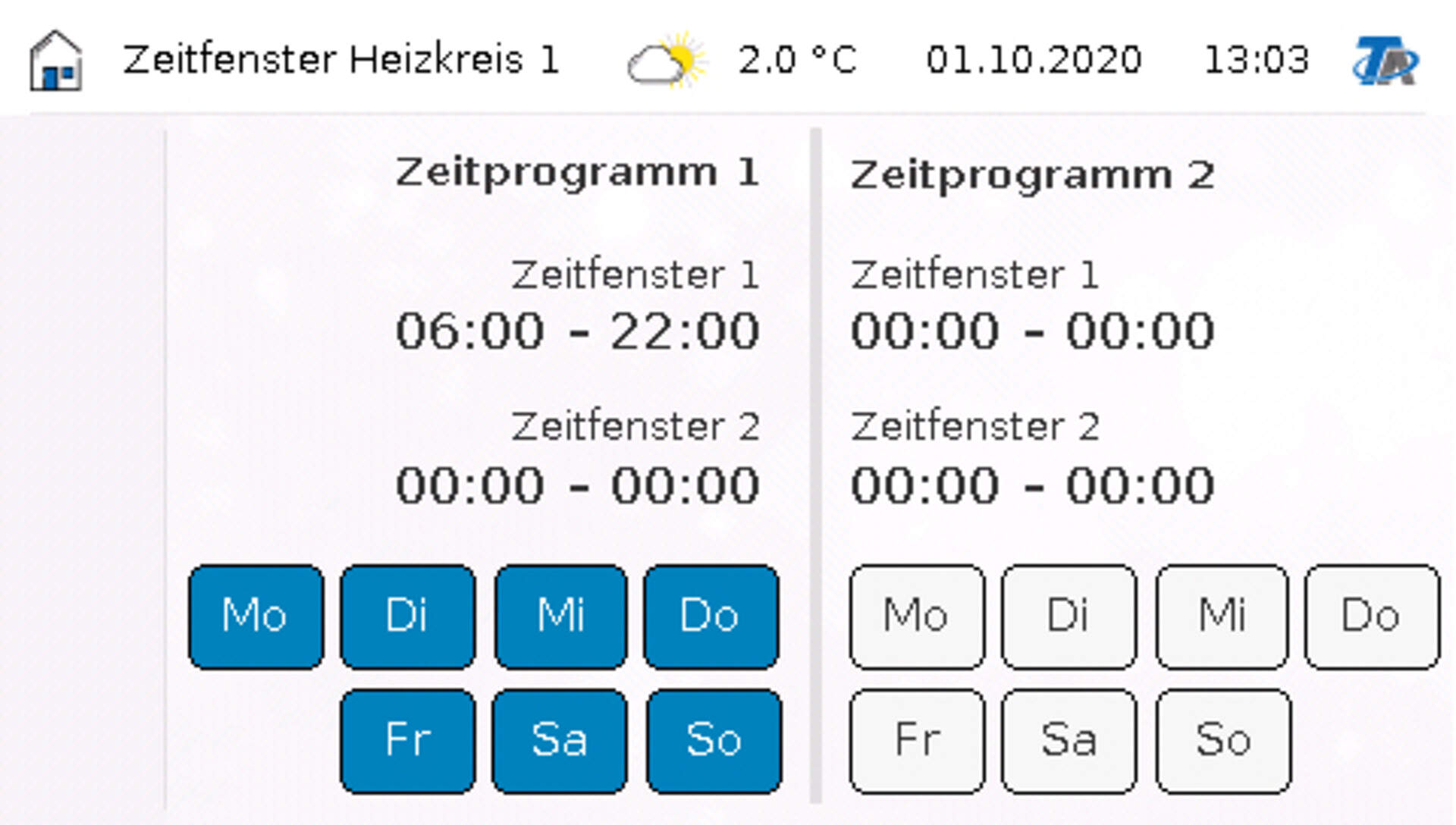

Heizkreis Zeitprogramme

Zwei Zeitprogramme mit jeweils zwei möglichen Zeitfenstern können auf dieser Seite für einen Heizkreis eingestellt werden

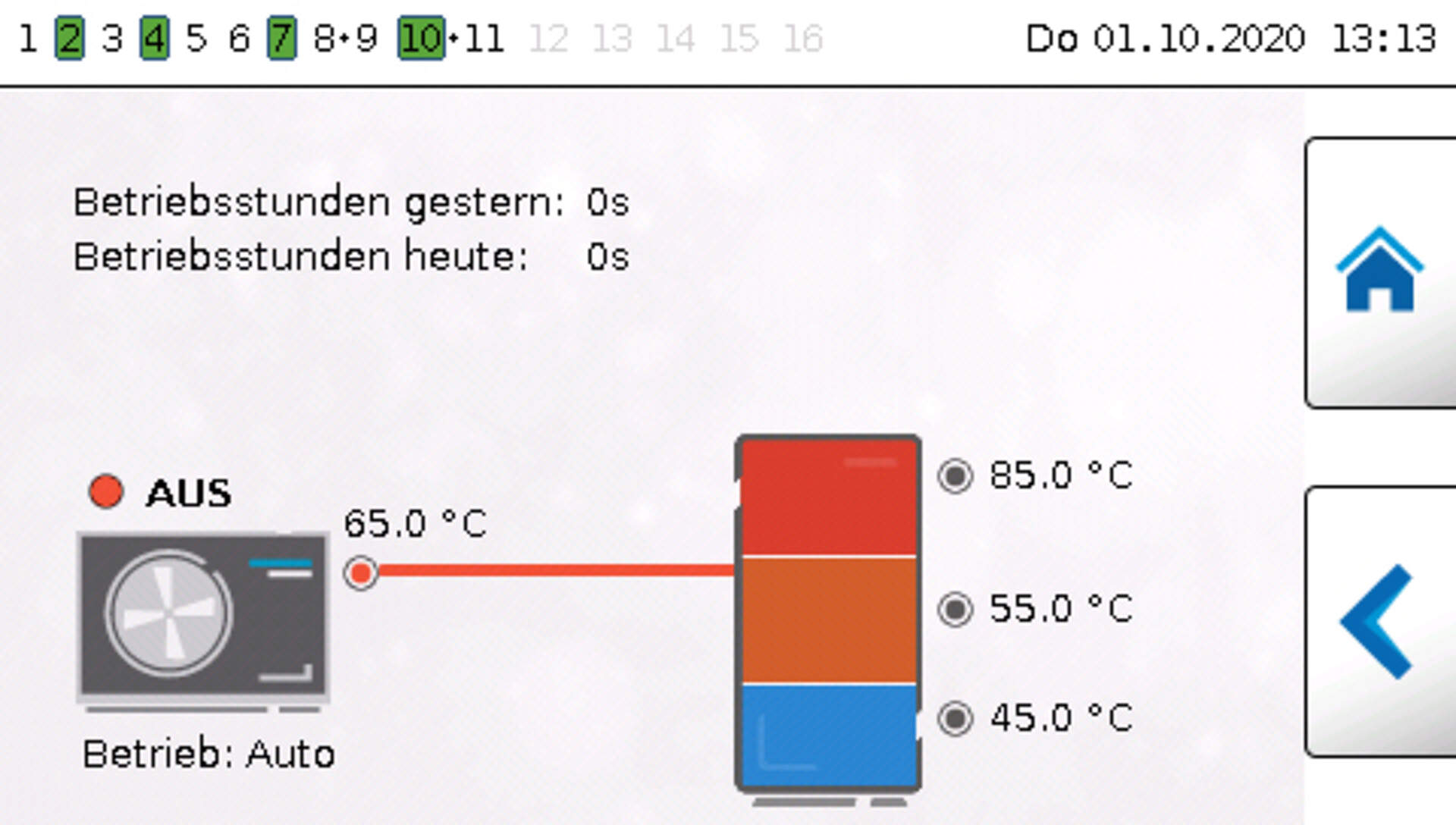

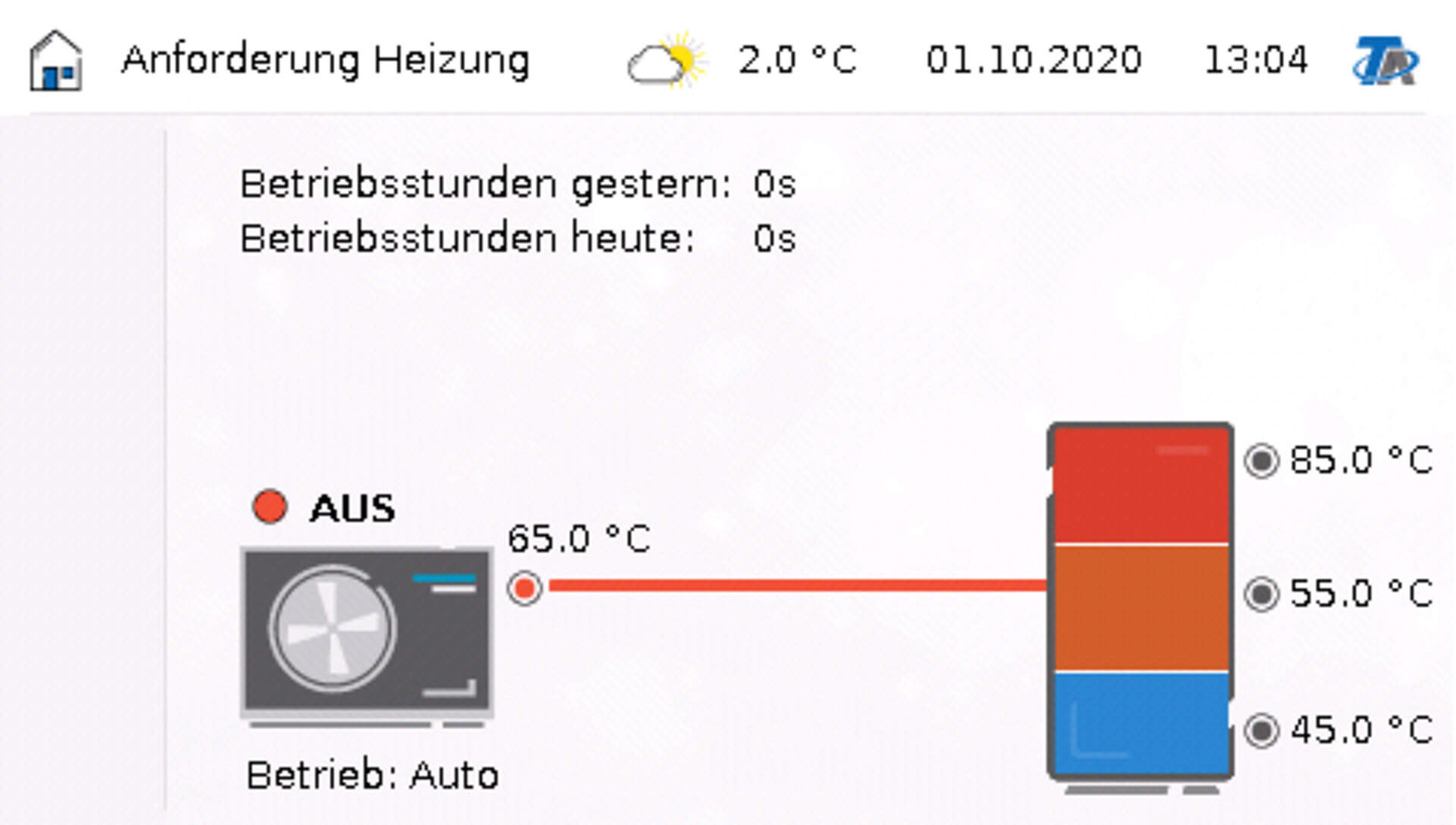

Anforderung Heizung

Status des Wärmeerzeugers (z.B. Wärmepumpe) und der Puffertemperaturen anhand eines animierten Puffers

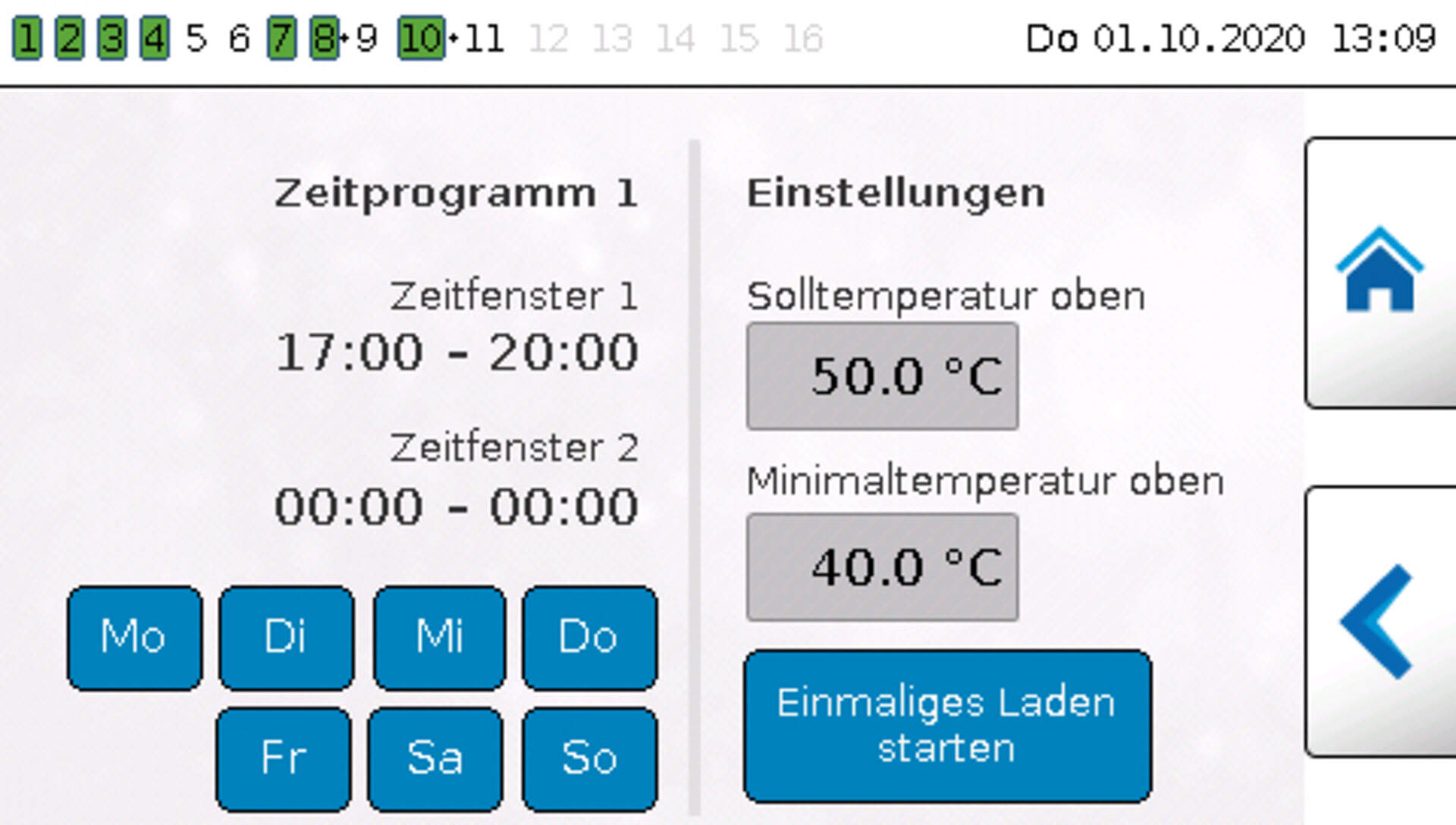

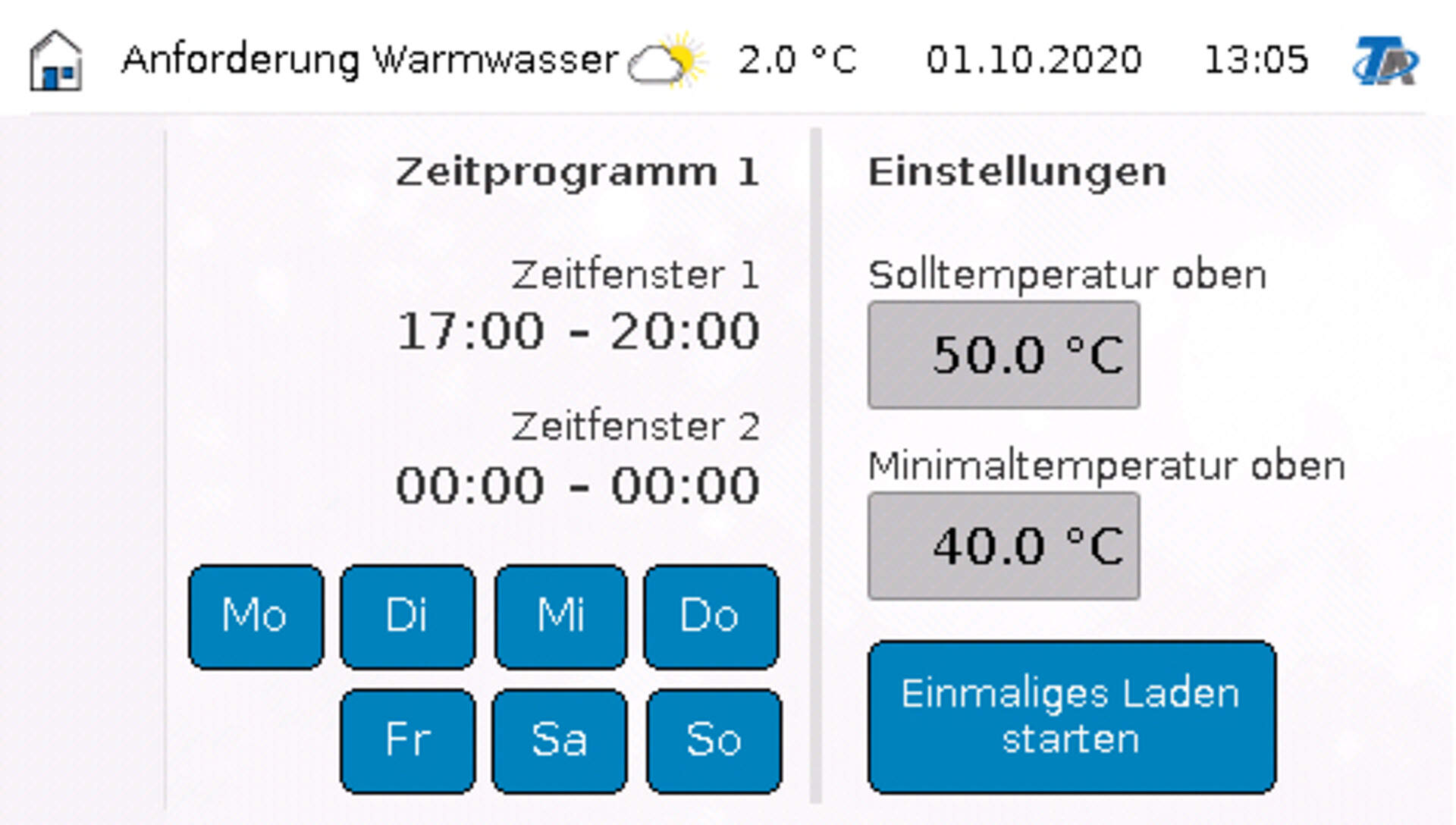

Warmwasser Einstellungen

Zeitprogramm mit zwei Zeitfenstern und der Möglichkeit die Solltemperaturen für das Warmwasser zu verändern.

Design "Fullscreen"

Bei allen fünf Vorlagen bietet die graue Leiste am linken Rand die Möglichkeit, ein individuelles Menü für die Endbenutzer zu erstellen.

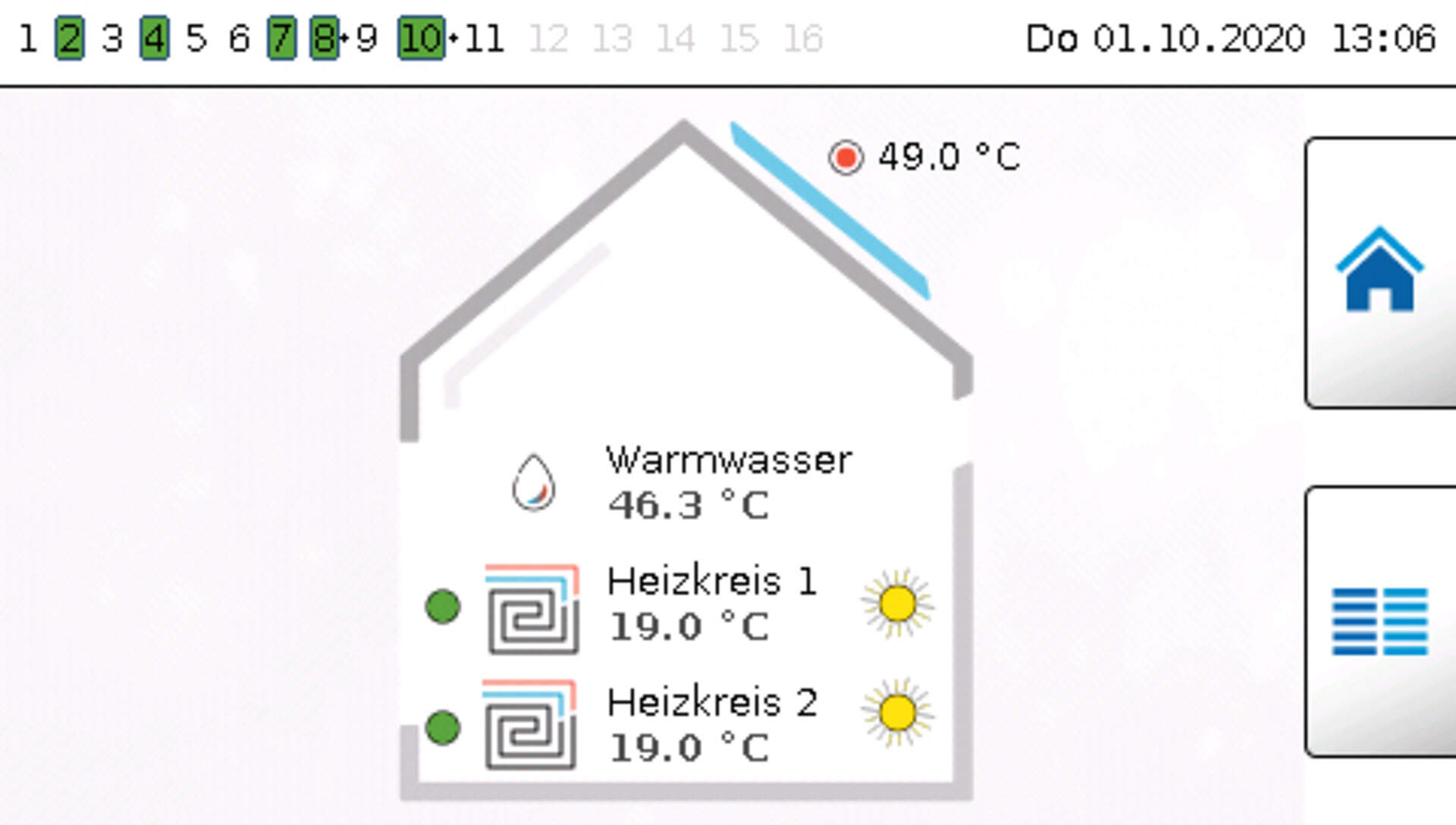

Startseite

Vorlage für eine Startseite; bis zu zwei Heizkreise und einmal Warmwasser sind vorgesehen

Heizkreis Einstellungen

Auf dieser Seite können die Solltemperaturen und der Betriebsmodus für einen Heizkreis eingestellt werden.

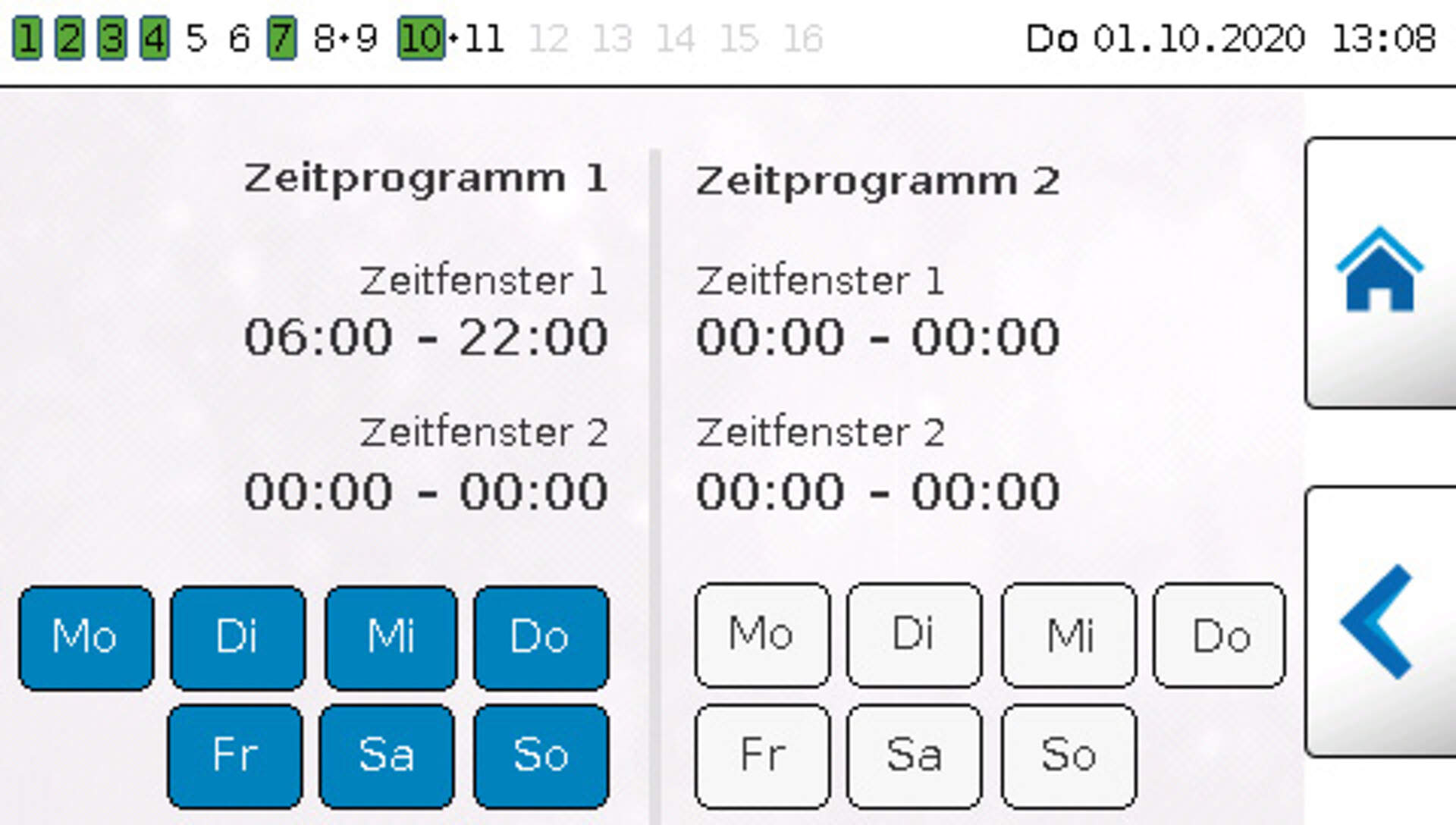

Heizkreis Zeitprogramme

Zwei Zeitprogramme mit jeweils zwei möglichen Zeitfenstern können auf dieser Seite für einen Heizkreis eingestellt werden

Anforderung Heizung

Status des Wärmeerzeugers (z.B. Wärmepumpe) und der Puffertemperaturen anhand eines animierten Puffers

Warmwasser Einstellungen

Zeitprogramm mit zwei Zeitfenstern und der Möglichkeit die Solltemperaturen für das Warmwasser zu verändern.

Design Fullscreen hell

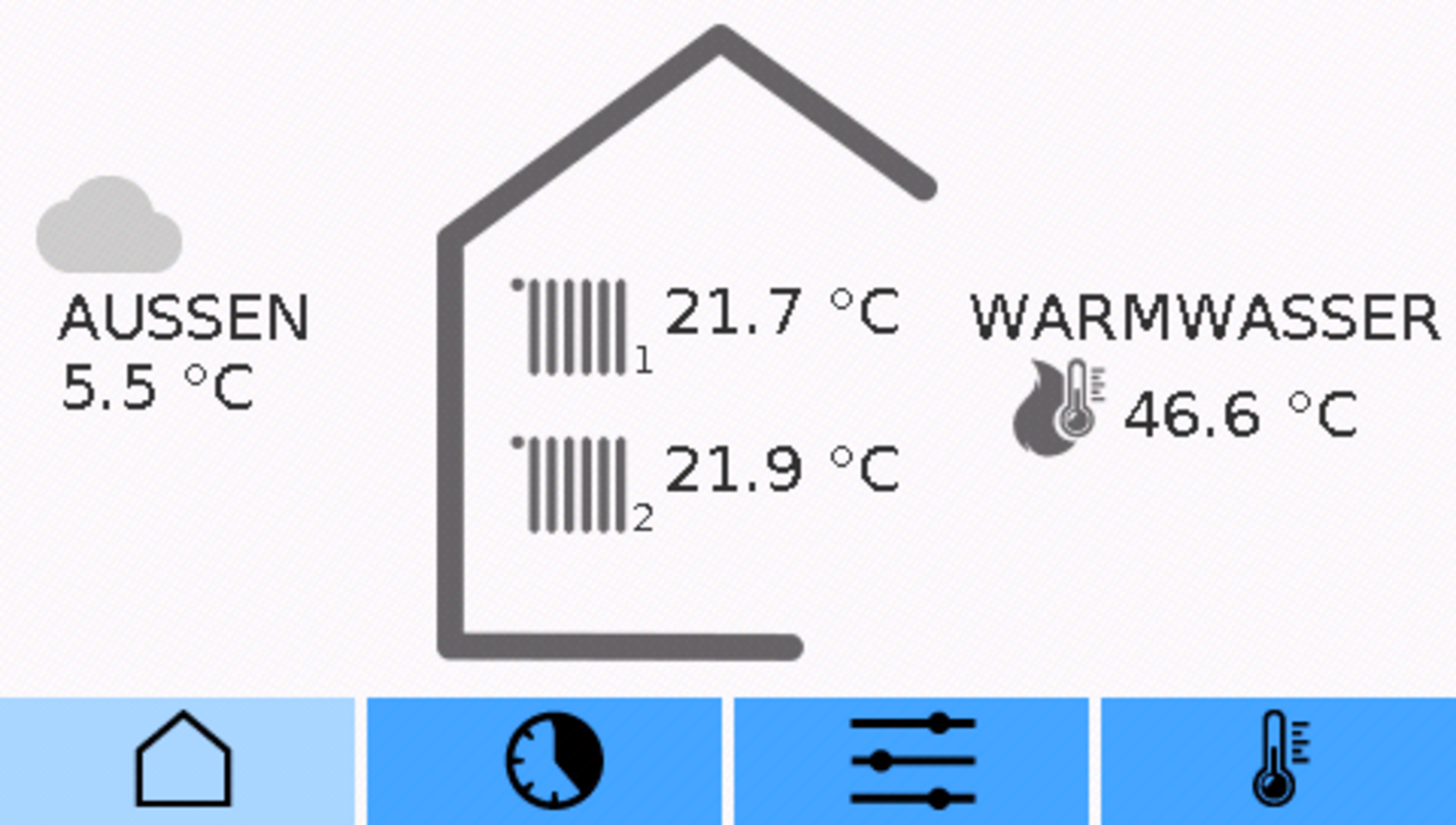

Vorlage 2

benötigte Funktionen:

2x Heizkreis + 2x Zeitprogramm
Warmwasser + Zeitprogramm

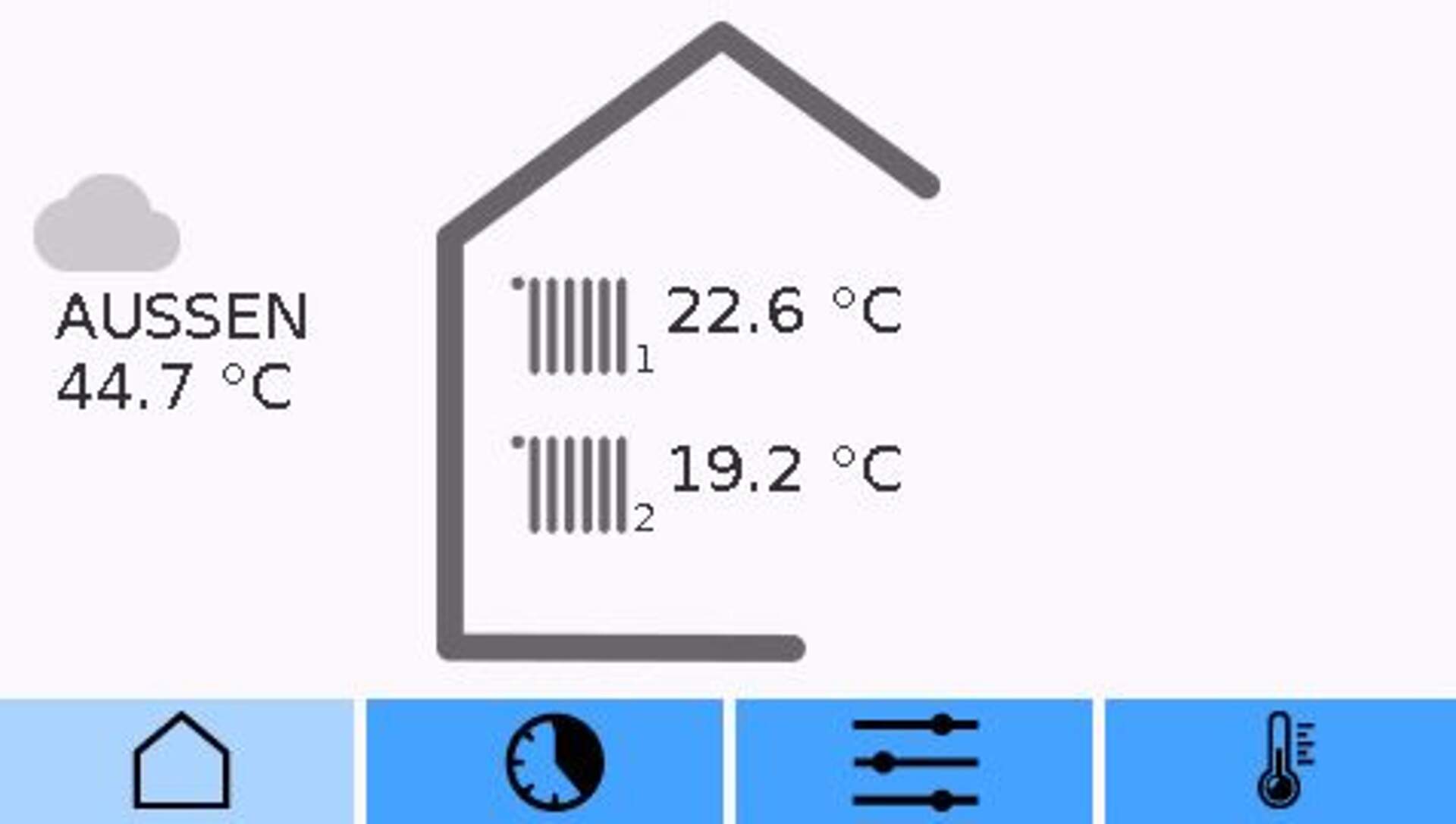

Vorlage 4

benötigte Funktionen:

2x Heizkreis + 2x Zeitprogramm

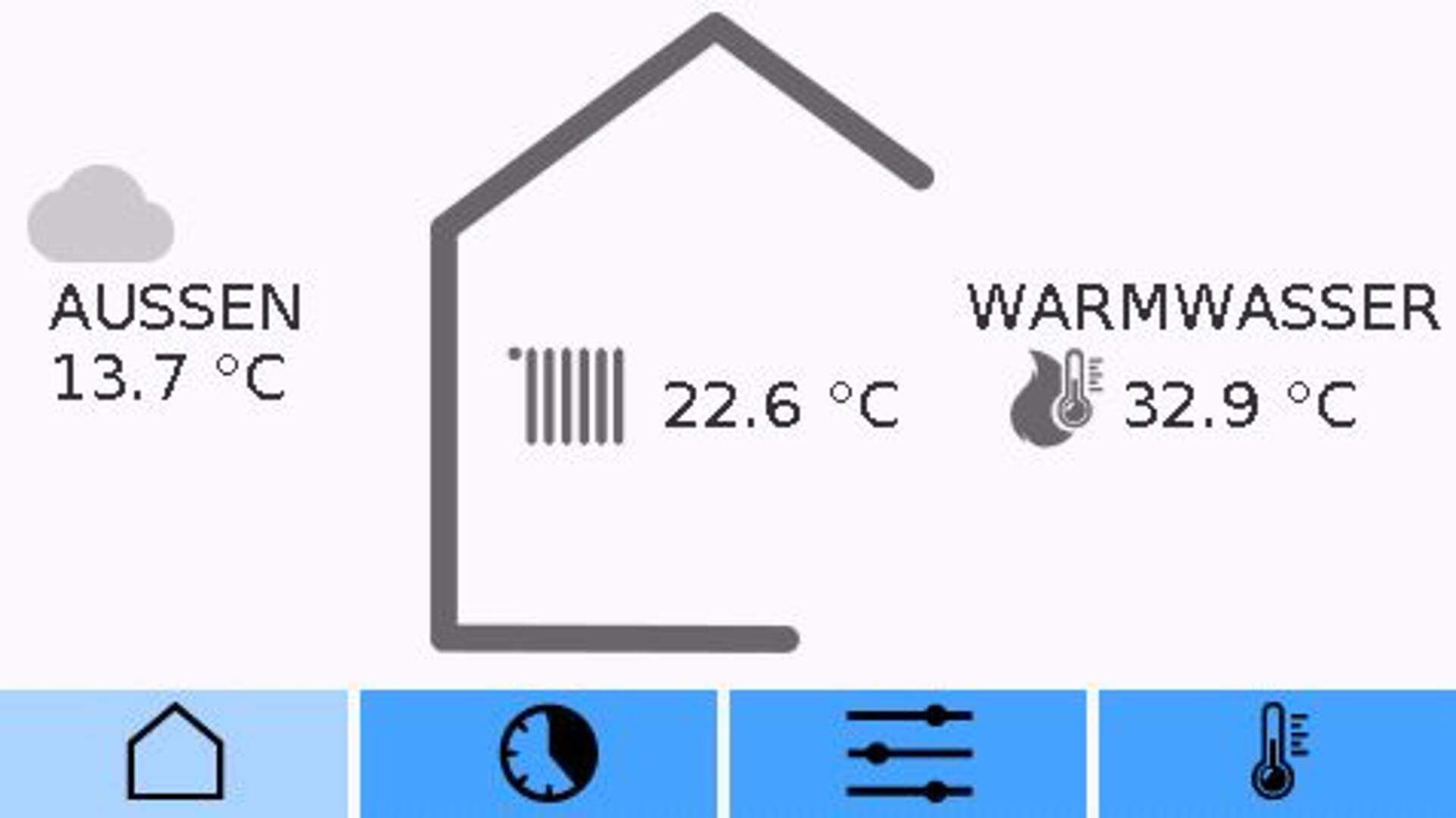

Vorlage 6

benötigte Funktionen:

Heizkreis + Zeitprogramm
Warmwasser + Zeitprogramm

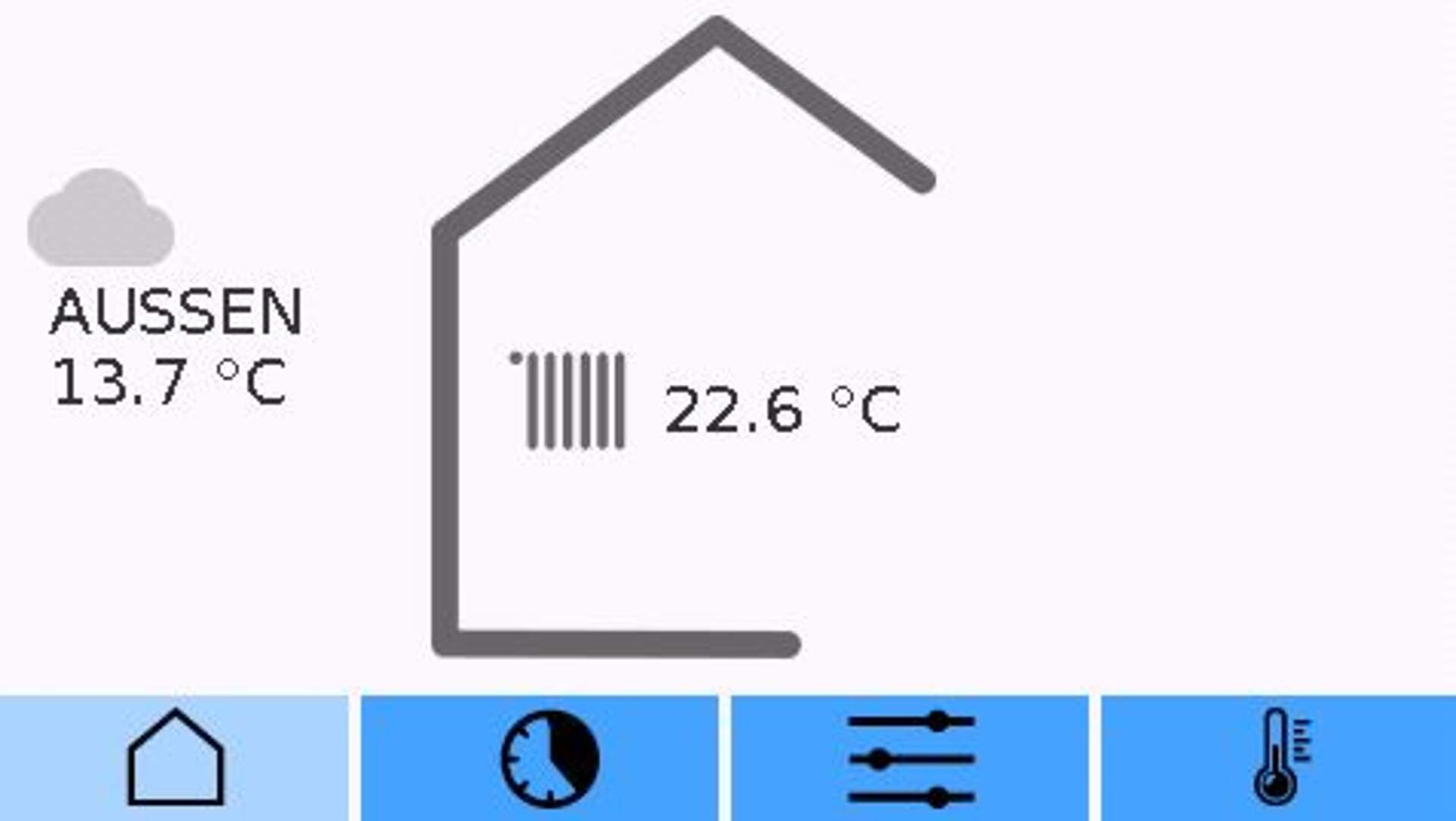

Vorlage 8

benötigte Funktionen:

Heizkreis + Zeitprogramm

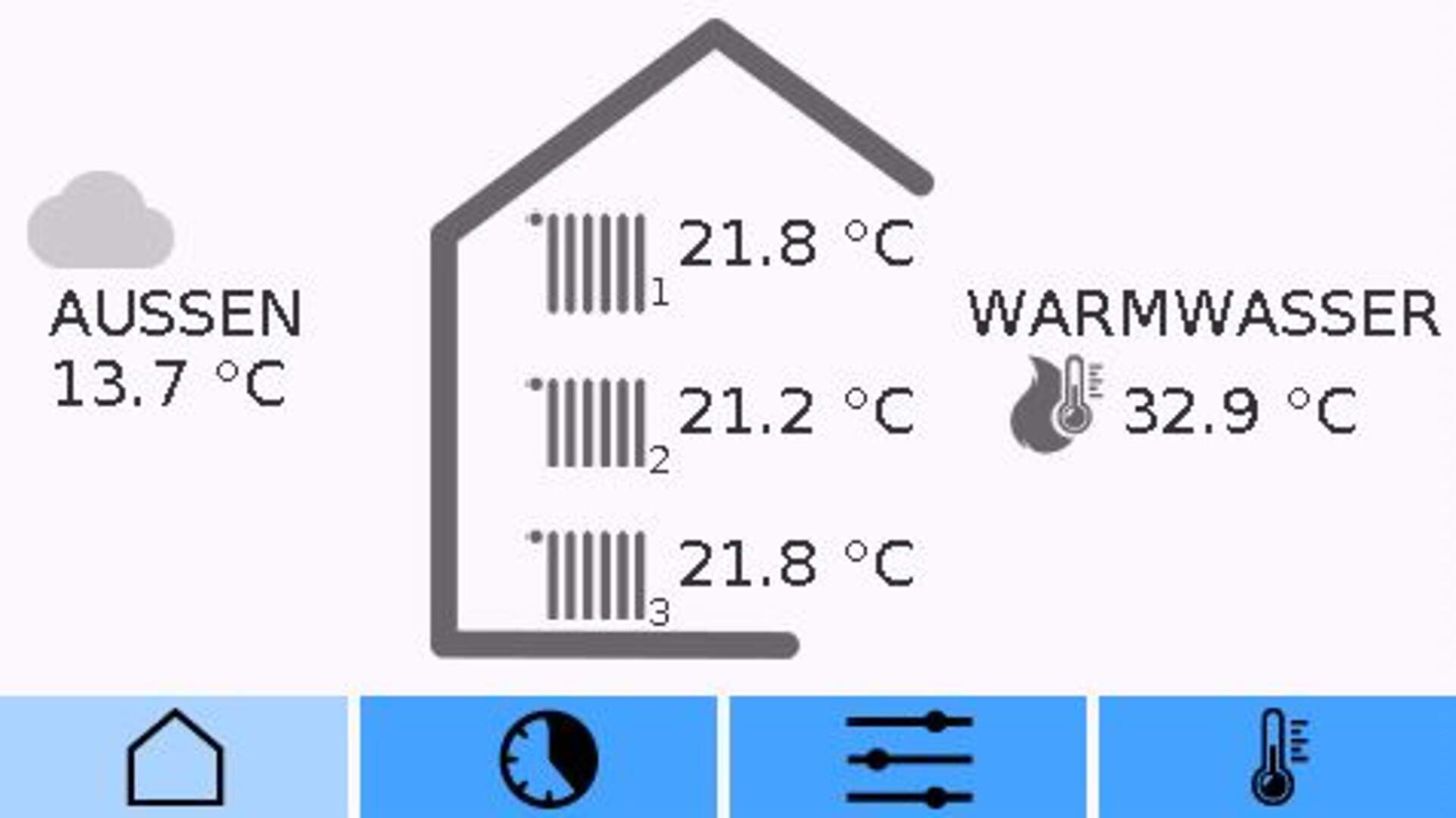

Vorlage 10

benötigte Funktionen:

3x Heizkreis + 3x Zeitprogramm
Warmwasser + Zeitprogramm

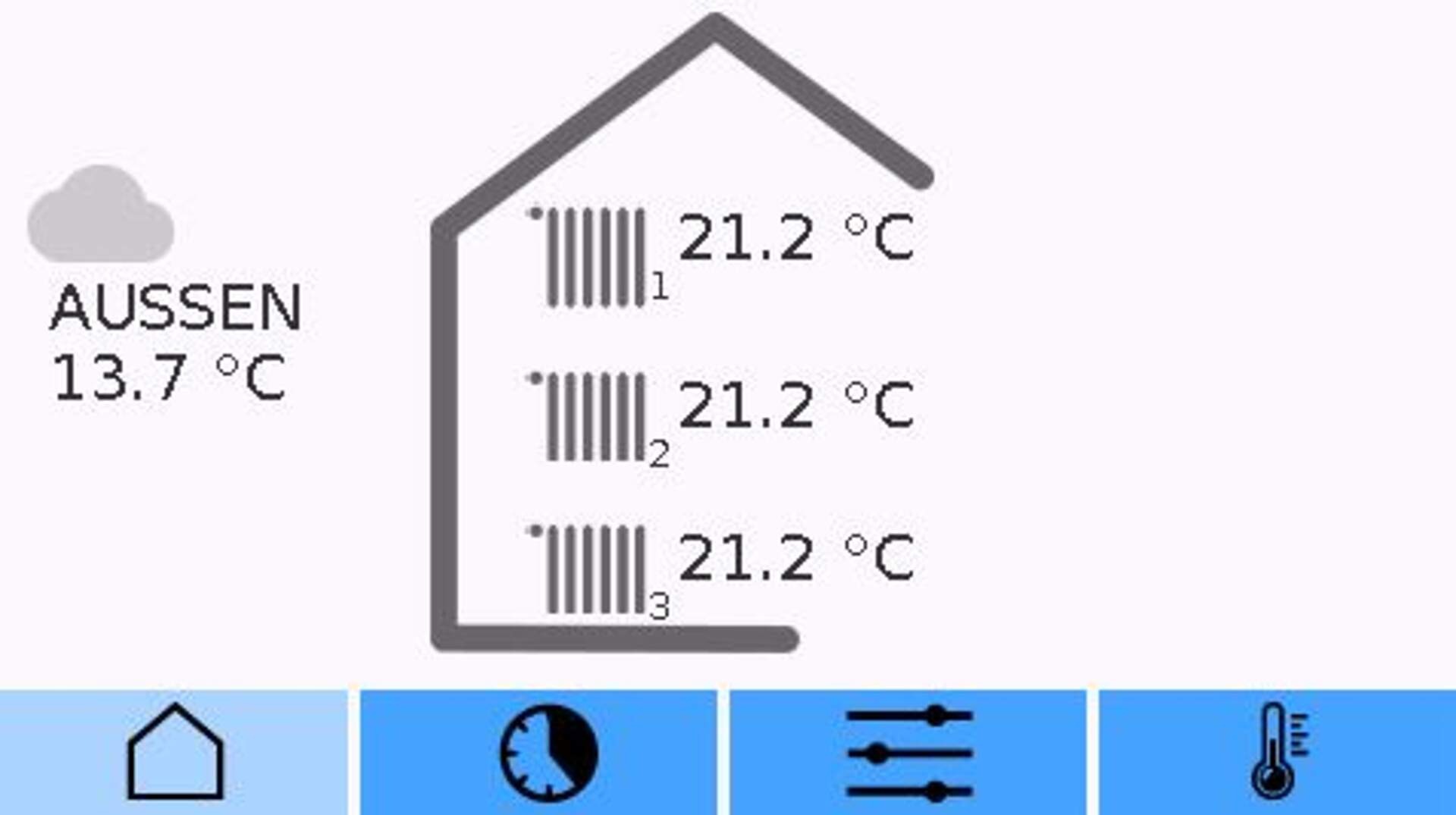

Vorlage 12

benötigte Funktionen:

3x Heizkreis + 3x Zeitprogramm

Design Fullscreen dunkel

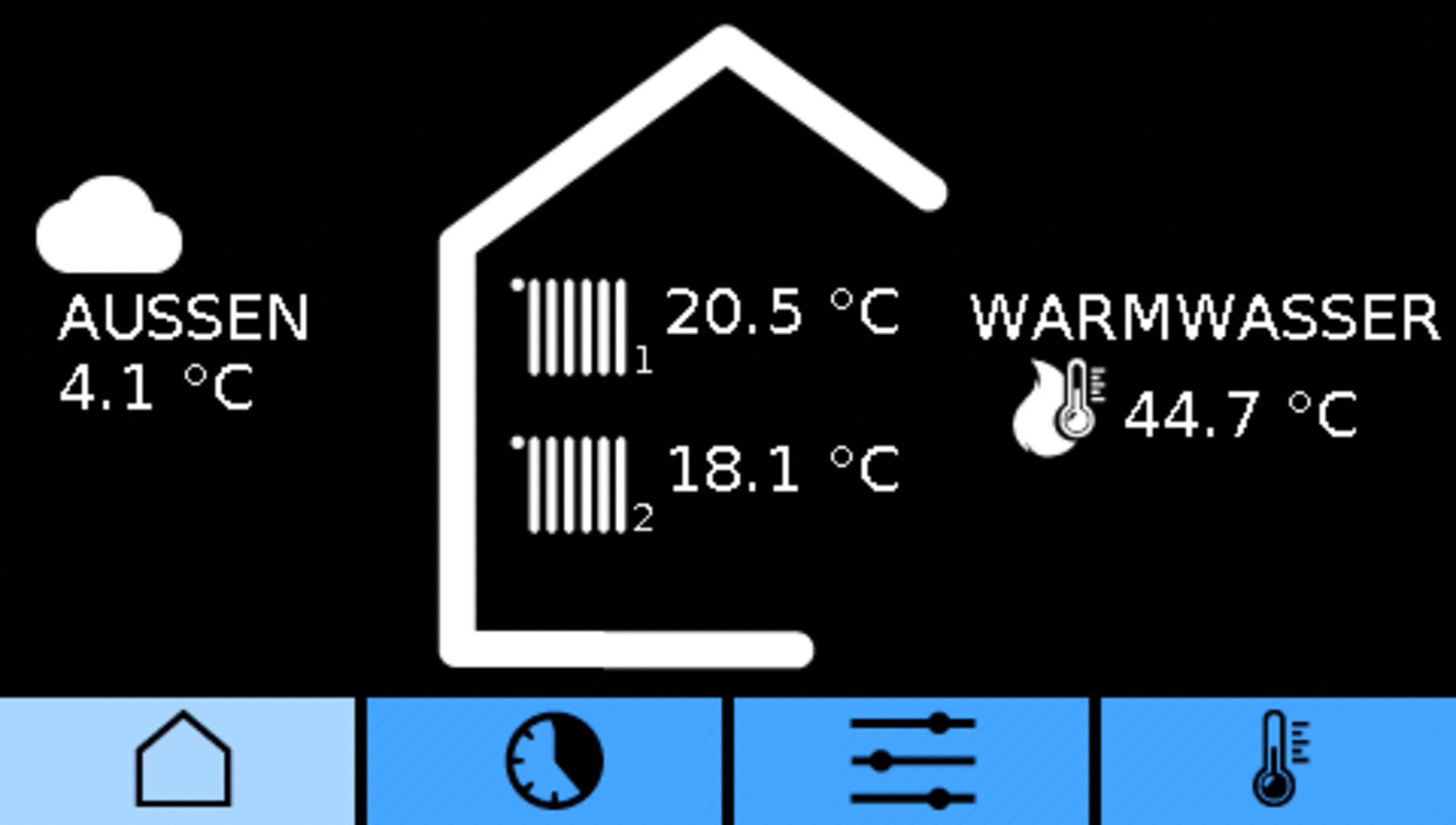

Vorlage 1

benötigte Funktionen:

2x Heizkreis + 2x Zeitprogramm
Warmwasser + Zeitprogramm

Vorlage 3

benötigte Funktionen:

2x Heizkreis + 2x Zeitprogramm

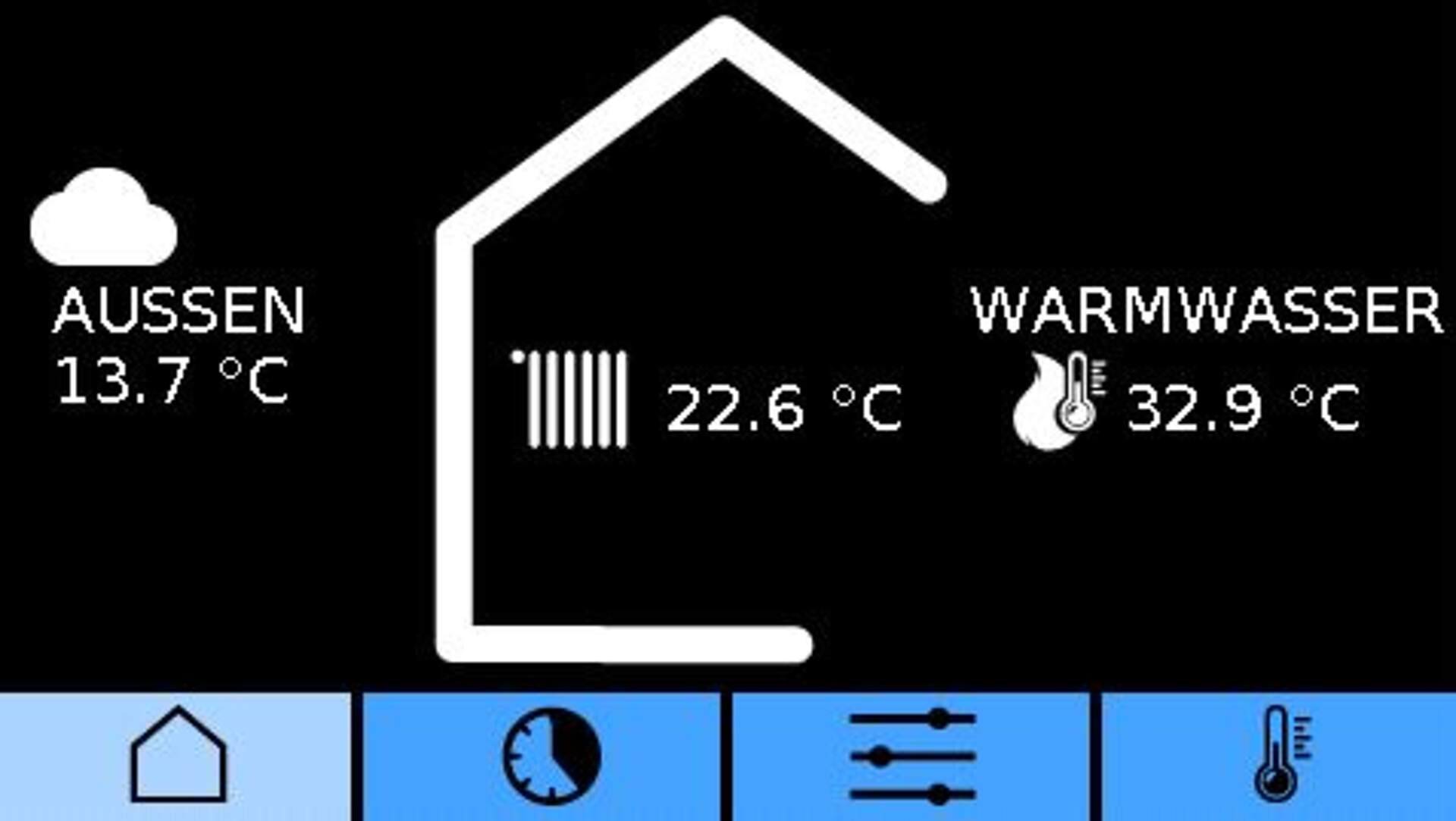

Vorlage 5

benötigte Funktionen:

Heizkreis + Zeitprogramm
Warmwasser + Zeitprogramm

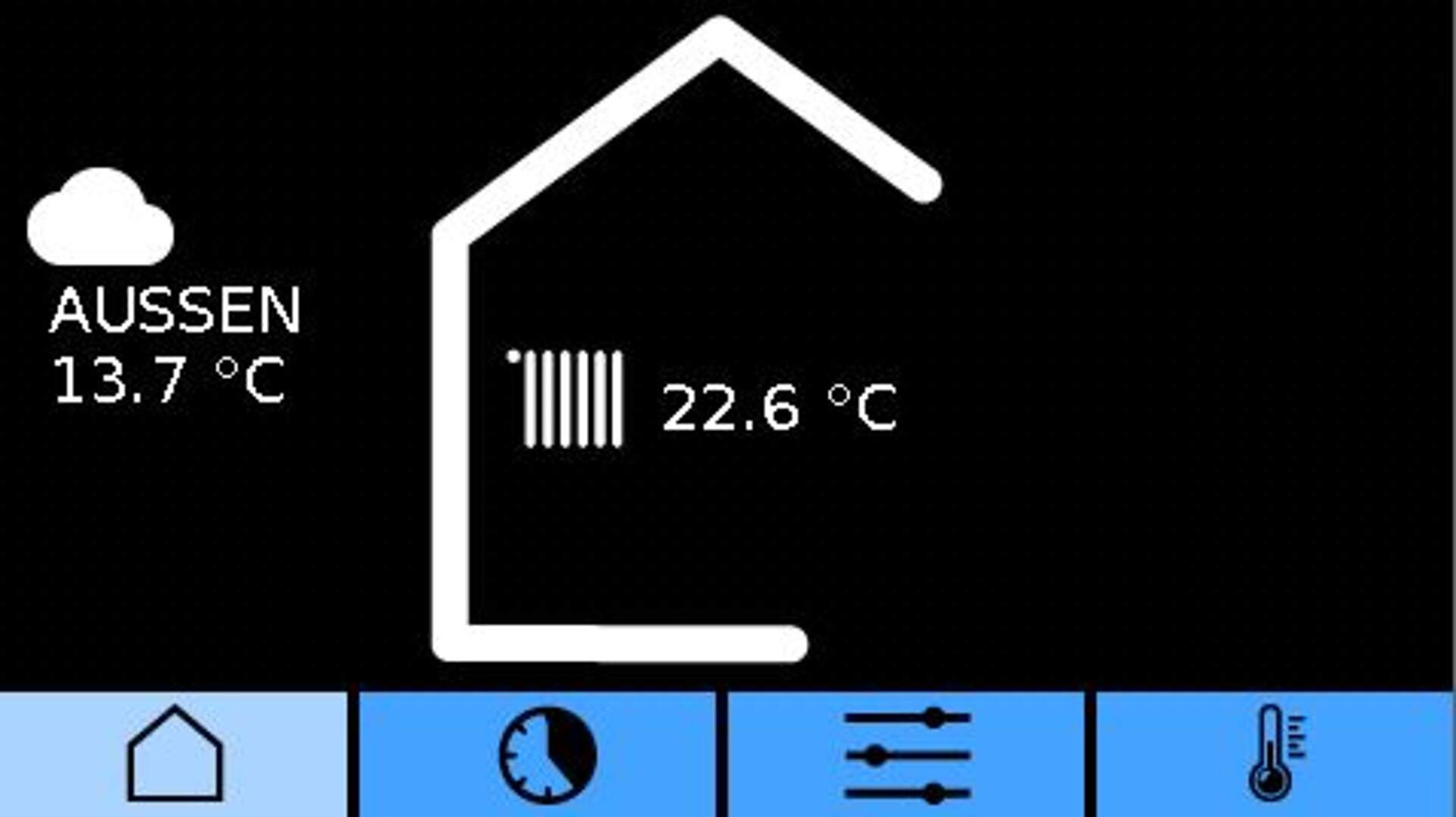

Vorlage 7

benötigte Funktionen:

Heizkreis + Zeitprogramm

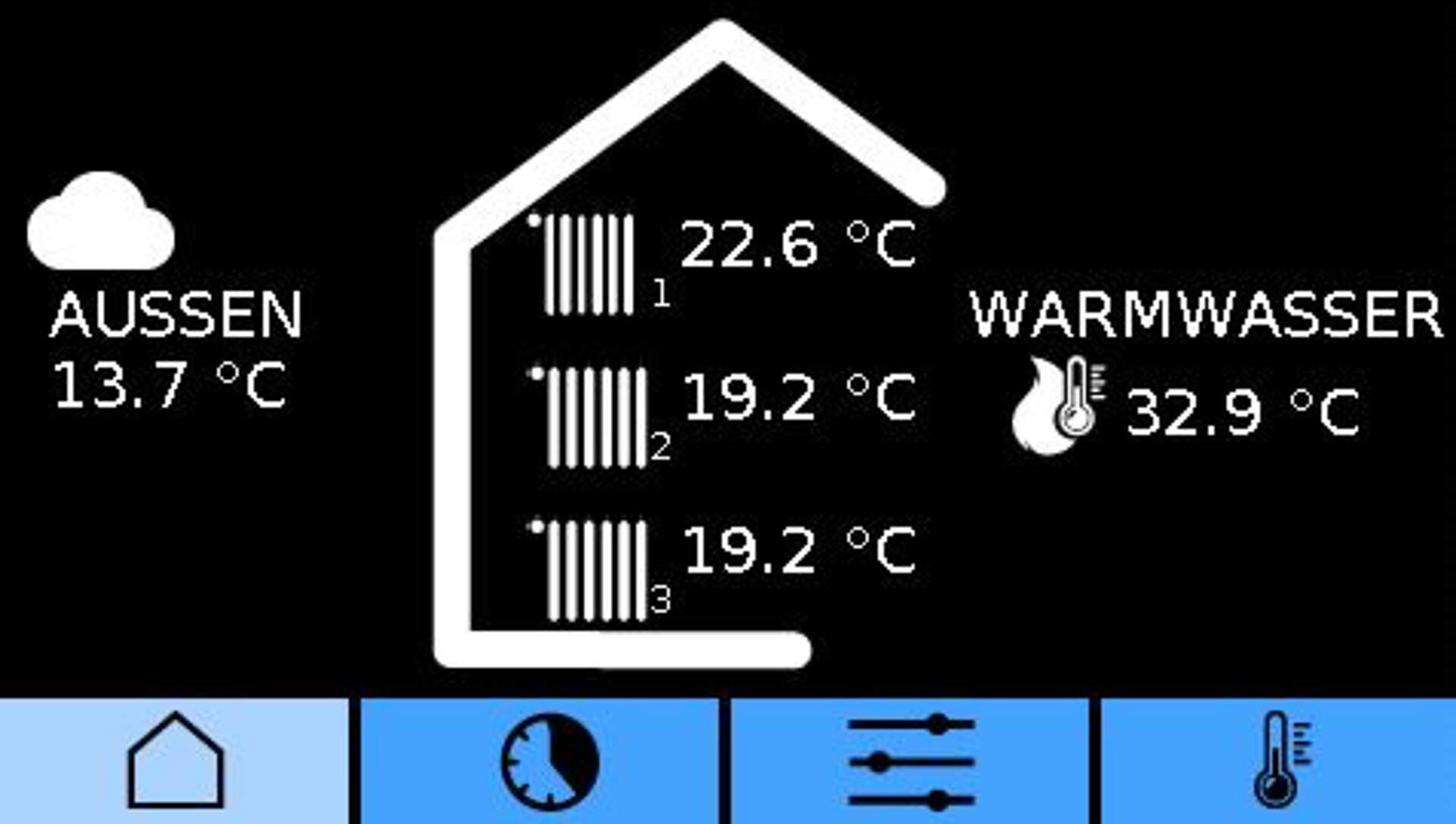

Vorlage 9

benötigte Funktionen:

3x Heizkreis + 3x Zeitprogramm
Warmwasser + Zeitprogramm

Vorlage 11

benötigte Funktionen:

3x Heizkreis + 3x Zeitprogramm
