Impulskonverter

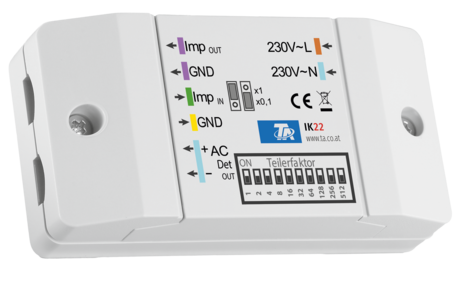

Der Konverter IK22 wandelt und teilt Impulse von Fremdgeräten und -sensoren mit einer einstellbaren Teilungsrate zwischen 0,1 und 1023. Ein Signaleingang erfasst die Impulse eines potentialfreien Kontaktes oder eines Open-Kollektor-Ausgangs (NPN-Transistor). Ein zweiter Eingang erfasst die 100 Hz Halbwellen von 230V~Signalen. Für die Signalübergabe und Versorgung reicht ein Sensoreingang des Reglers. Ein zweiter Ausgang ist ein reiner Spannungsdetektor des 230V-Eingangs (wie beim AC-DC-Konverter). Anwendungsbeispiel: Impulsteilung schneller Volumenstromsensoren, Erfassung der Pelletmenge über die Schneckenlaufzeit
