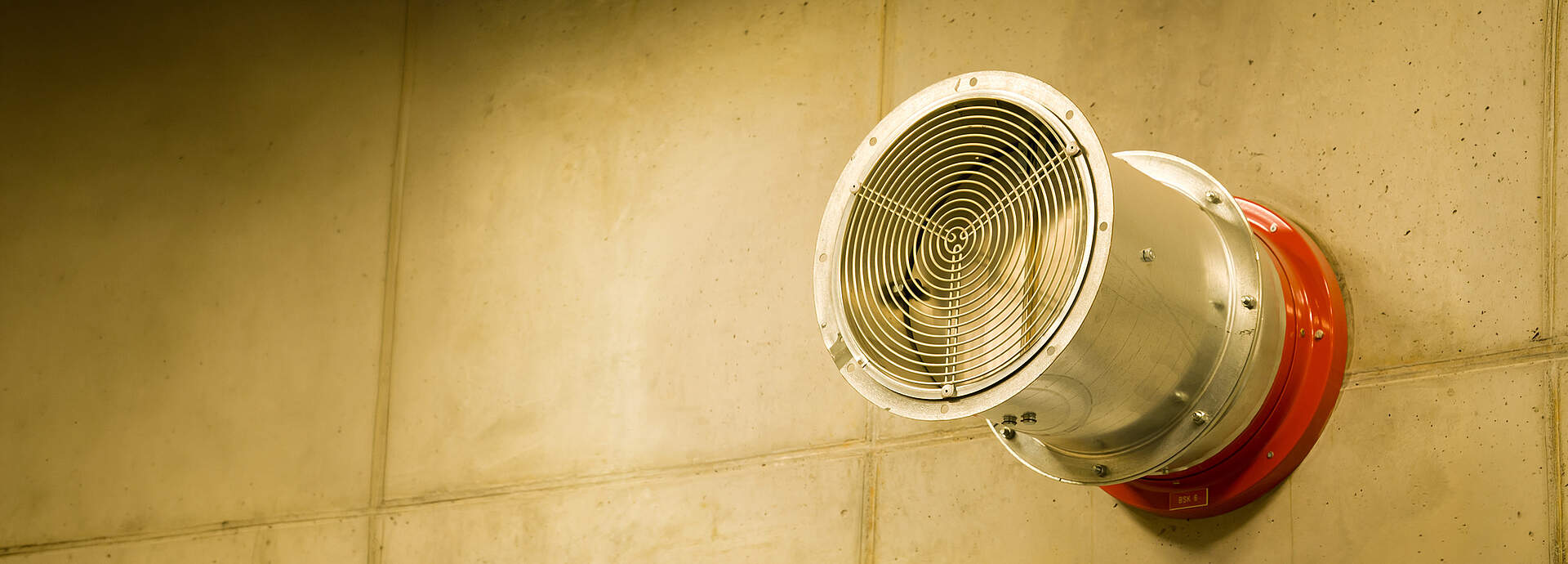

Steuerung von Brandschutzklappen

Die Fa. Controteq aus Volders hat eine nach ÖNORM F3001 zertifizierte Brandschutzklappensteuerung entwickelt. Da die gängigen Bussysteme bei kleineren Anlagen durch die im Verhältnis sehr hohen Grundkosten unwirtschaftlich sind, wurde eine kompakte, erweiterbare Steuerung mit einem UVR16x2 DC realisiert. Dadurch ist es möglich, die Ansteuerung der Brandschutzklappen auch bei kleineren Lüftungsanlagen mit wenigen Brandschutzklappen zu erschwinglichen Preisen nach Stand der Technik zu errichten.

In der Praxis trifft man häufig, vor allem bei kleinen Anlagen, auf Brandschutzklappensteuerungen, die nicht der Norm entsprechen. Für eine Ansteuerung nach Stand der Technik ist laut TRVB 151 S beispielsweise eine nach ÖNORM F3001 zertifizierte Steuerung erforderlich. Bei Lüftungsanlagen mit nur wenigen Brandschutzklappen ist ein Bussystem unverhältnismäßig teuer. Alleine für die Hardware mit Visualisierung (bestehend aus Zentraleinheit, Feldbusmodulen und Datenserver) muss bereits mit einem mittleren vierstelligen Betrag gerechnet werden. Hinzu kommt der Programmieraufwand durch entsprechend geschultes Fachpersonal.

Dank der hohen Flexibilität der UVR16x2 war es möglich, eine kompakte und erweiterbare Brandschutzklappensteuerung mit Visualisierung zu realisieren und diese erfolgreich nach ÖNORM F3001 zu zertifizieren.

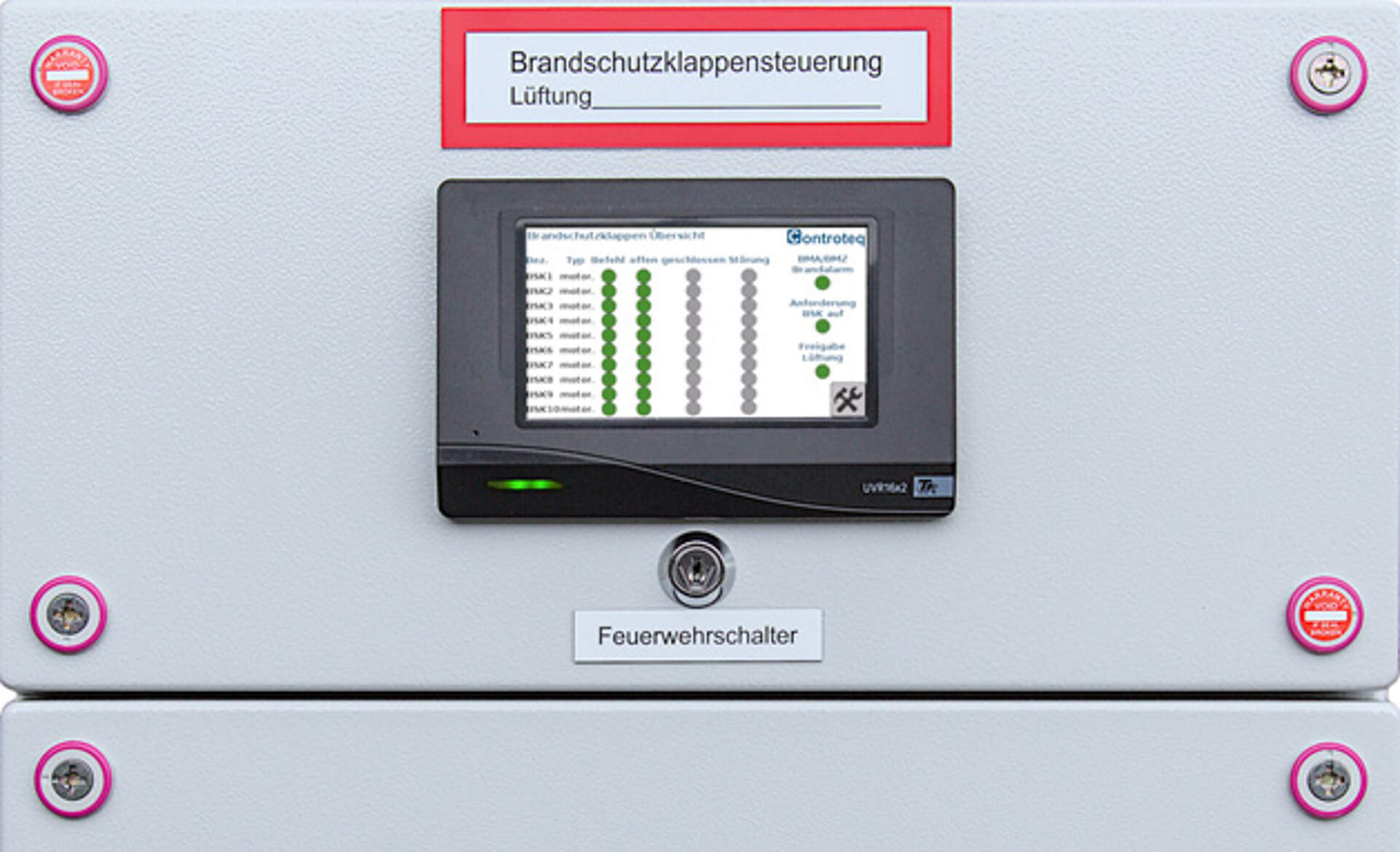

Die Konfiguration erfolgt direkt über das Display. Parameter wie die Anzahl der Brandschutzklappen, der Antriebstyp (motorisch oder mechanisch), benutzerdefinierte Bezeichnungen, maximale Laufzeiten, usw. lassen sich einfach am Display einstellen. Pro Steuerung können bis zu 10 Brandschutzklappen (motorische oder mechanische) und eine Lüftungsanlage angesteuert werden. Durch Kaskadierung mehrerer Steuerungen kann die Anzahl der Brandschutzklappen erweitert werden. Mittels Steckbrücken kann die Betriebsspannung für die Brandschutzklappen gewählt werden (230V AC oder 24V DC).

Das Display der UVR16x2 zeigt alle relevanten Zustände (Offen-, Geschlossen-, Störmeldungen, Brandalarm,…) übersichtlich an. Die LED des Reglers dient als zentrale Statusanzeige für den gesamten Anlagenzustand. Optional können Funktionen wie das Schließen aller Brandschutzklappen beim Fall einer Brandschutzklappe oder das Schließen der Brandschutzklappen bei ausgeschalteter Lüftung aktiviert werden. Die Inbetriebnahme wird durch eine vollständige, durch einen Schlüsselschalter gesicherte, Handbedienung (einzelne Ansteuerung jeder Brandschutzklappe möglich) massiv erleichtert. Im Betrieb stellen die Laufzeitüberwachung und die permanente Überwachung aller Stellungsrückmeldungen den ordnungsgemäßen Zustand der Anlage sicher.
