Kühlung im Skisprungstadion

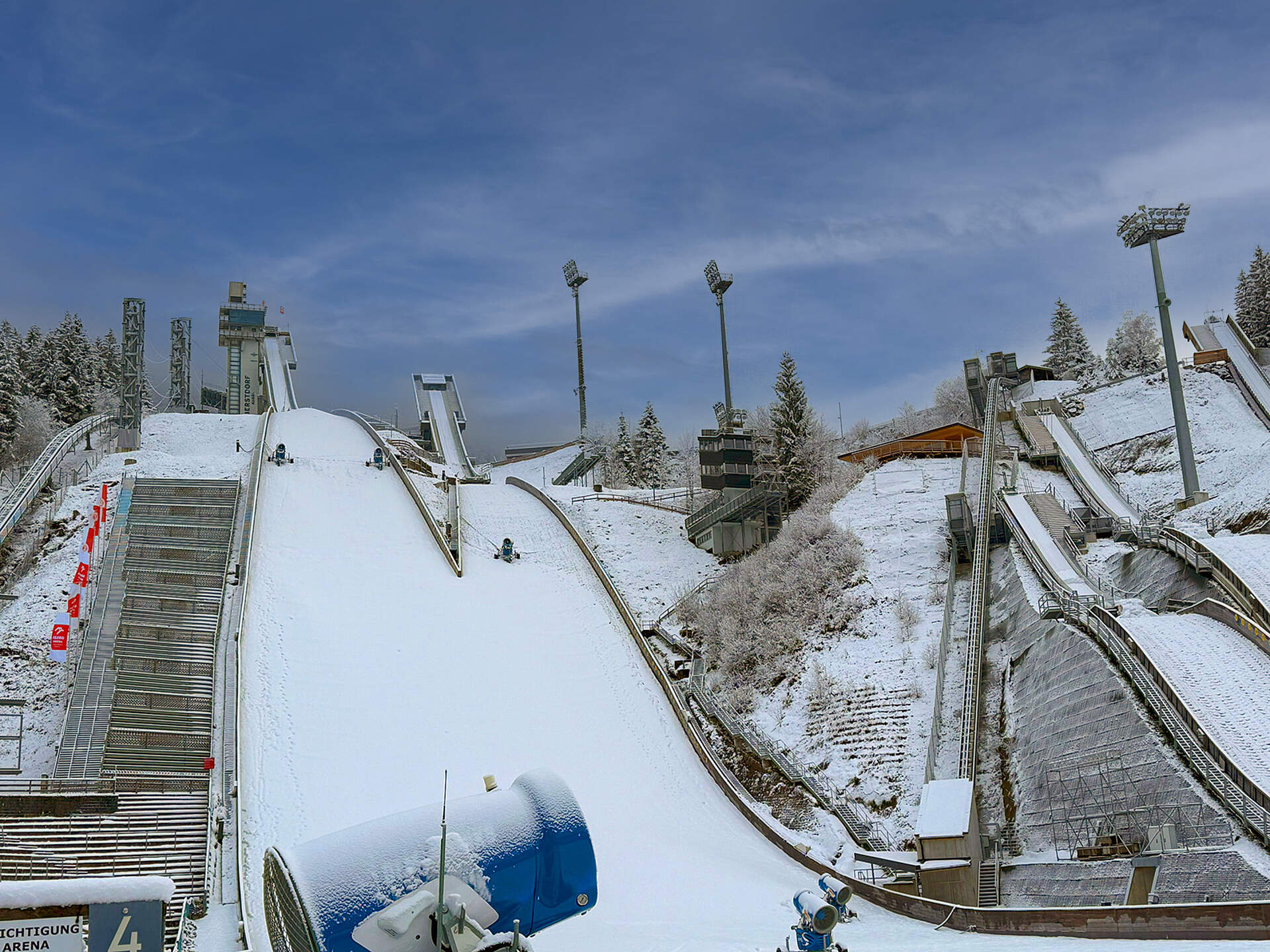

Die "Orlen Arena Oberstdorf" mir ihren 5 Skisprungschanzen

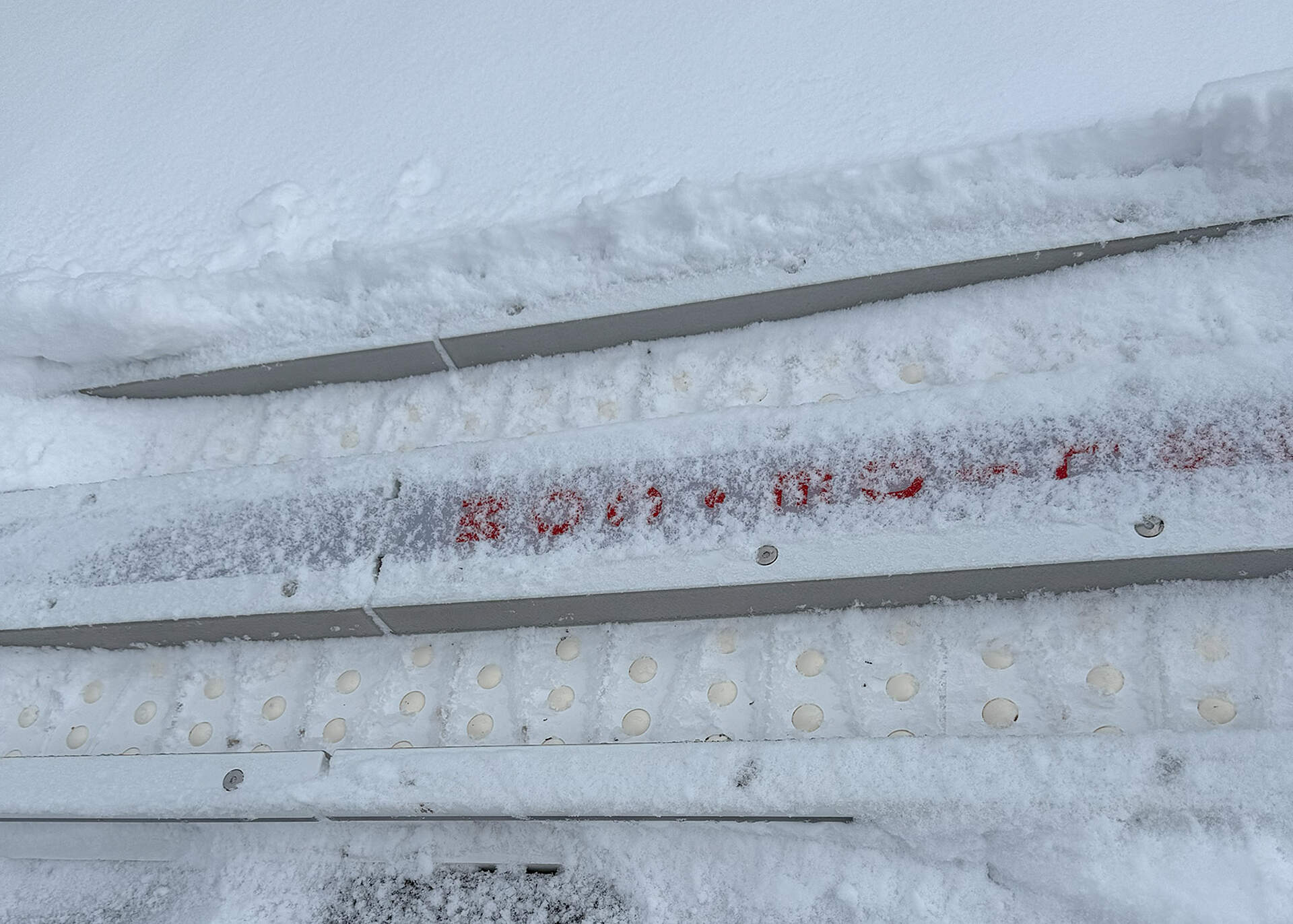

Eines der aktiv gekühlten Elemente der Anlaufspur.

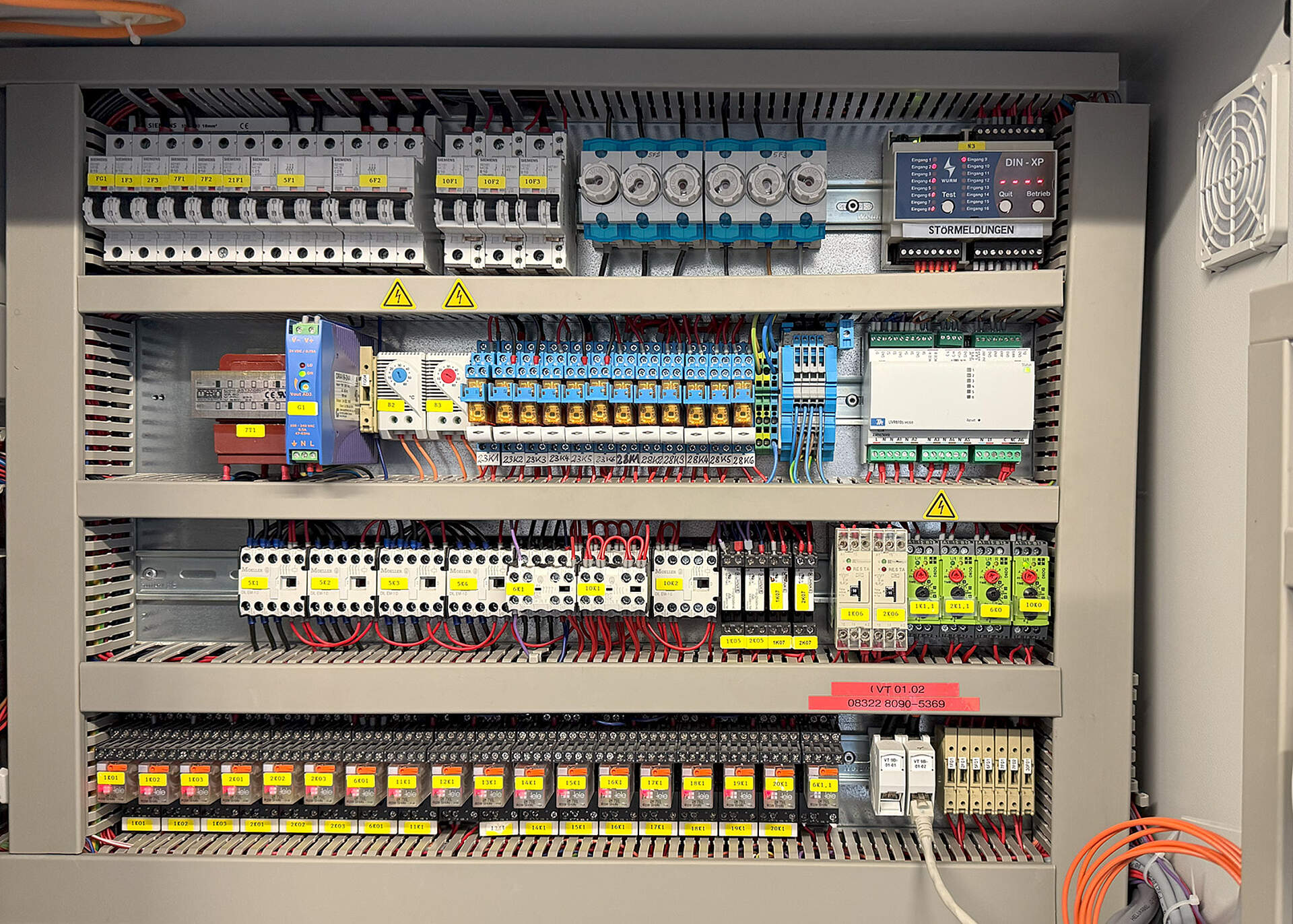

Die UVR610S-OD-MODB ist für die Modbus-Kommunikation zuständig.

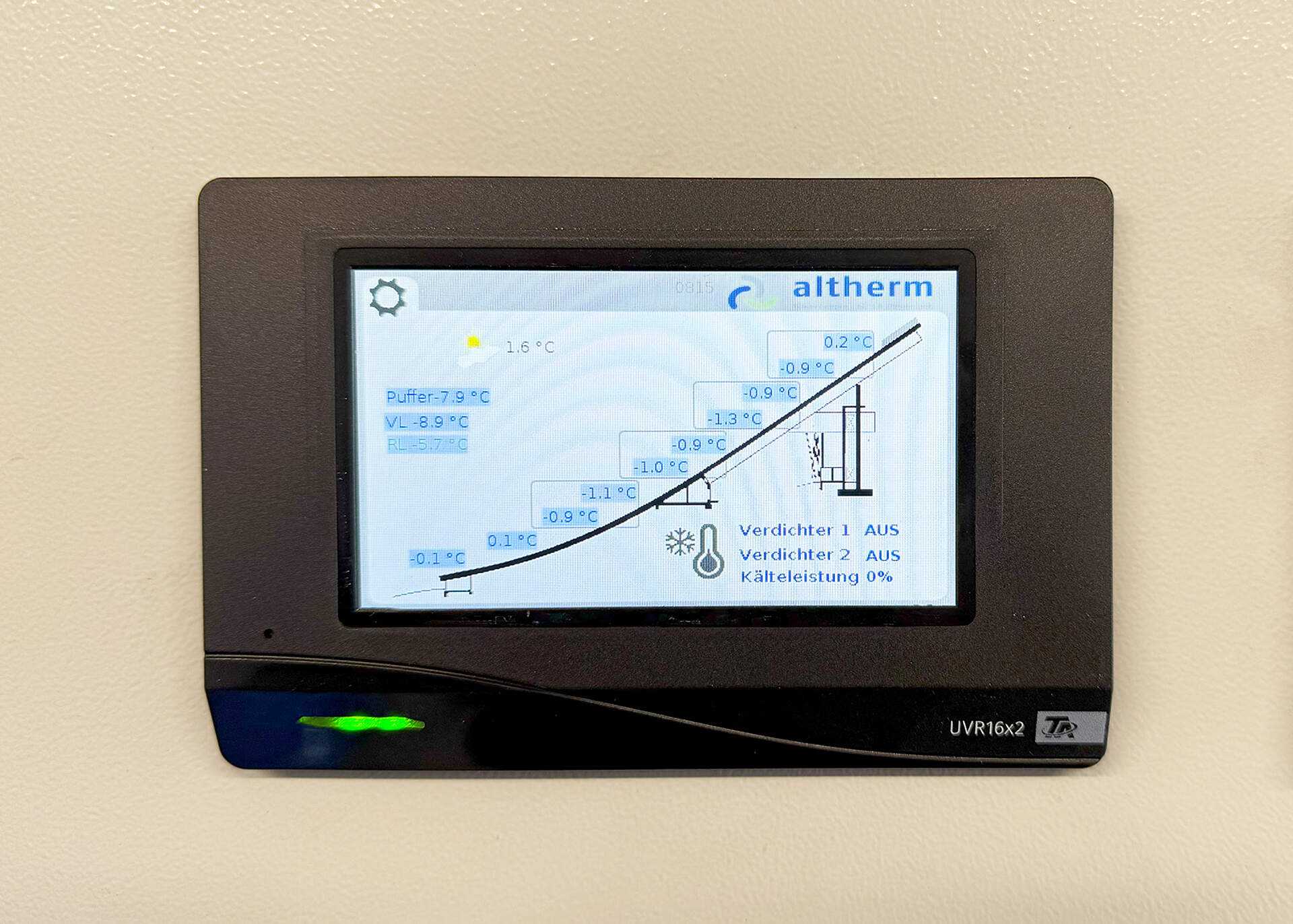

Am Touch Display der UVR16x2 sind die Temperaturen der Anlaufspur direkt ersichtlich.

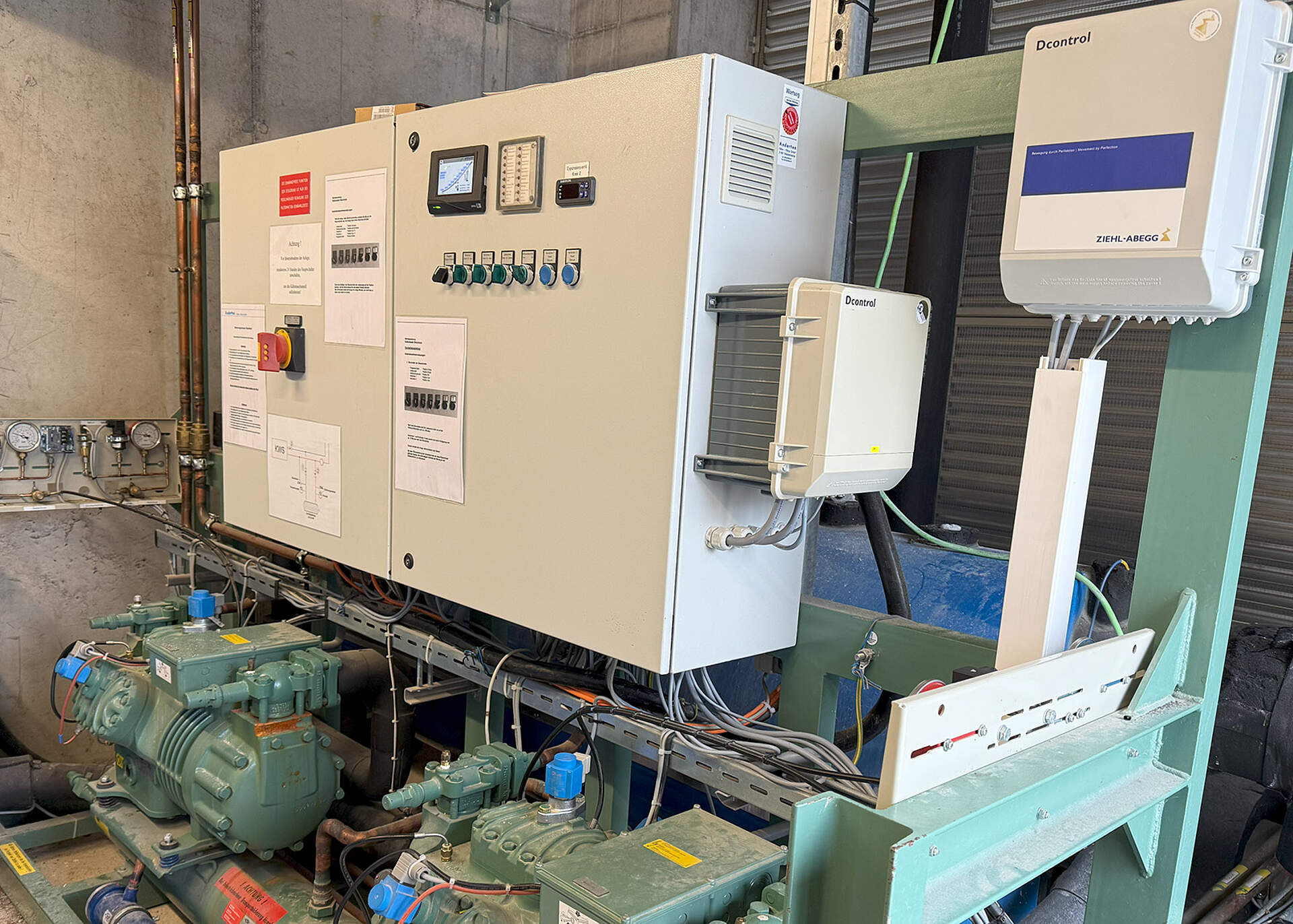

Kälteanlage mit dem modernisierten Schaltschrank.

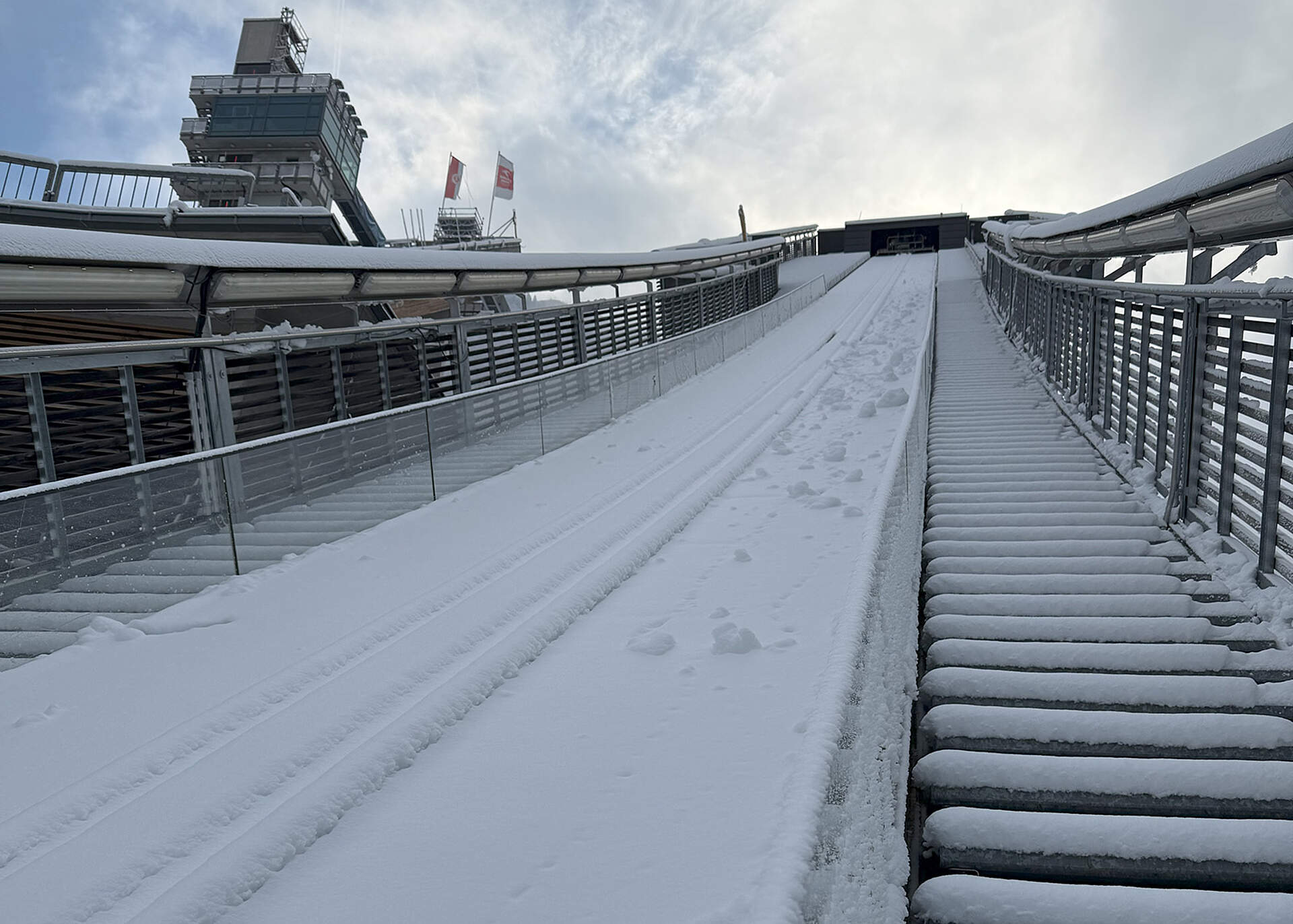

Die Anlaufspur der Schanze.
Von ganz oben genießt man den Blick über das Allgäu.

Optimierung der Kältetechnik

Im Skisprungstadion Oberstdorf (im deutschen Allgäu) wurde die zweitgrößte der fünf Schanzen (Hill Size 106 Meter) im Dezember 2024 umfassend modernisiert. Im Mittelpunkt stand die Optimierung der Kältemaschine, der Regelungstechnik und der Überwachungssysteme.

Präzise Temperaturüberwachung und Steuerung

Die Eis-Anlaufspur der Schanze muss aktiv gekühlt werden. Sie ist in 10 Segmente unterteilt, in die jeweils ein PT1000 Temperaturfühler integriert wurde. Diese Sensoren überwachen kontinuierlich die Temperatur der Schanzenoberfläche und liefern exakte Daten zur Steuerung der Kälteversorgung.

Effiziente Regelung mit der UVR610S

Eine entscheidende Verbesserung war die Umrüstung der Kältemaschine von vormals zwei auf nun sechs Leistungsstufen. Diese werden über die UVR610S angesteuert, wodurch eine präzise Anpassung der Leistung an den aktuellen Bedarf erreicht wurde. Zusätzlich findet eine Kommunikation über Modbus (RTU RS485) mit den elektronischen Expansionsventilen statt. Die Verflüssigungsdruckregelung der Anlage arbeitet mit einem 0-10V Signal, das gleitend an die Außentemperatur angepasst wird.

Reduzierte Leistungsaufnahme und höhere Energieeffizienz

Durch diese Maßnahmen wird die Effizienz des Gesamtsystems deutlich gesteigert. Bereits in der ersten Saison nach der Inbetriebnahme (Dezember 2024) wird eine Steigerung der Energieeffizienz um 25 % erwartet.

Optimierung der Bestandsregelung

Die frühere Regelung, die aus acht separaten Einheiten bestand, wurde durch ein modernes System aus einer UVR610S mit Modbus Schnittstelle, einer UVR16x2S und einem CMI ersetzt. Diese Konfiguration bietet nicht nur eine effizientere Regelung, sondern ermöglicht auch ein komfortables Monitoring, Datenlogging und Fernwartung der Anlage.

Erweiterung des Projekts im Jahr 2025

Nach dem erfolgreichen Umbau der ersten Schanze ist bereits die Optimierung der größeren Schanze (Hillsize 137 Meter) für das Jahr 2025 geplant. Auch hier wird die Kältetechnik nach dem gleichen Konzept modernisiert, um Effizienz und Leistung zu maximieren.

Fazit

Mit den durchgeführten Maßnahmen wurde nicht nur die Effizienz der Skisprungschanze in Oberstdorf erheblich gesteigert, sondern auch die Betriebsführung vereinfacht. Die moderne Regelungstechnik sorgt dafür, dass die Anlage flexibel auf äußere Bedingungen reagieren kann, und trägt somit zu einem nachhaltigen und zukunftsfähigen Betrieb bei. Übrigens wird auch die Skiflugschanze Oberstdorf, nur wenige Kilometer von der Arena Oberstdorf entfernt, bereits seit 2019 mit der TA Regeltechnik geregelt.

Ausführendes Unternehmen:

altherm
Kälte-, Klima- & Wärmepumpentechnik Hermann Althaus
Hermann von Barth Straße 27
87561 Oberstdorf
www.altherm.de
