C.M.I.

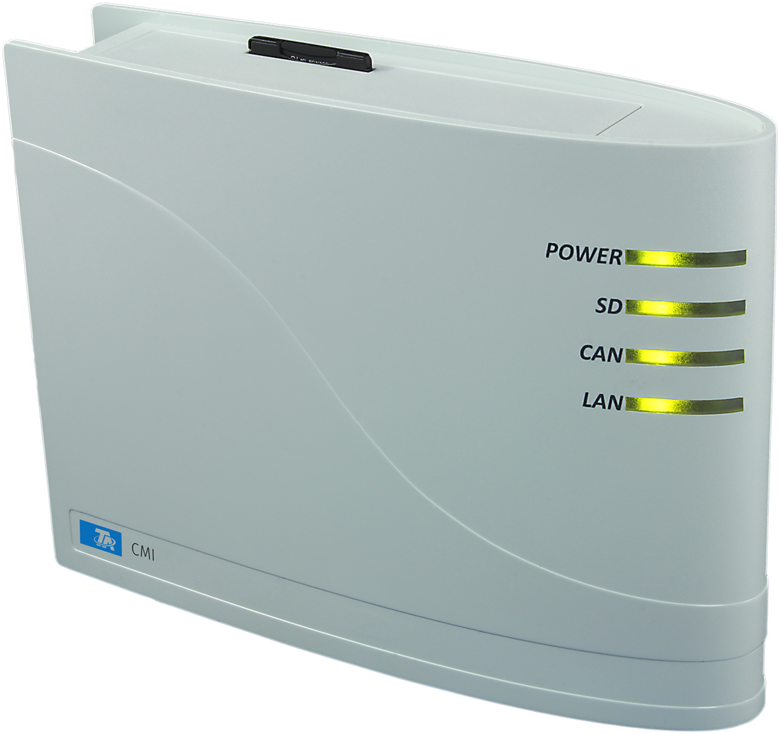

CMI Frontansicht

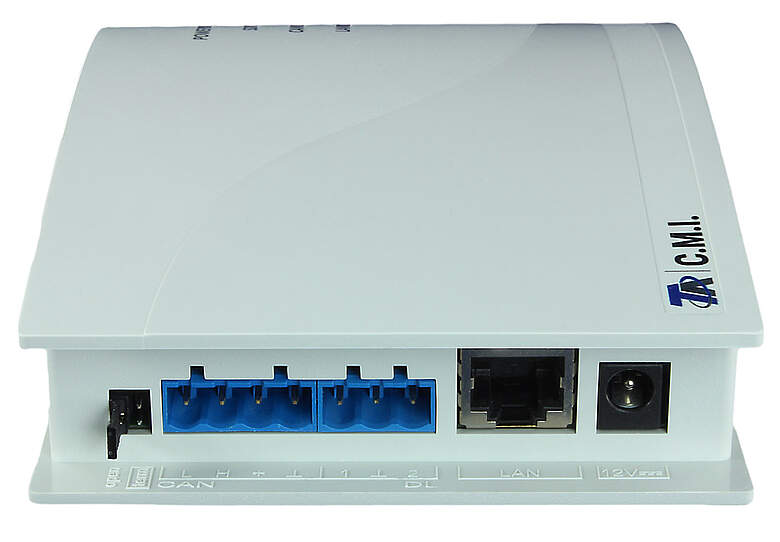

CMI Anschluss

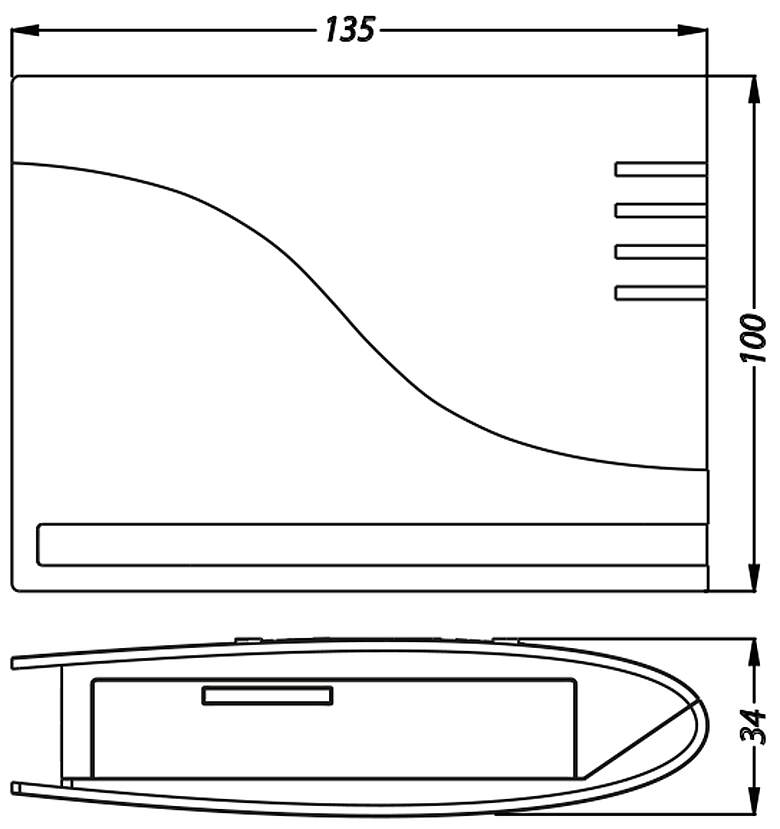

Abmessungen [mm]

C.M.I. Control and Monitoring Interface

Das C.M.I. ist eine Schnittstelle zur komfortablen Anlagenüberwachung, Fernbedienung, Datenlogging und Visualisierung aller Regler und Geräte mit DL- oder CAN-Bus.

Icon x2techIcon Schnittstellen
Preisgruppe 1

C.M.I. ohne Netzteil

C.M.I. mit Netzteil
Das Netzteil wird benötigt, wenn der Regler neben dem C.M.I. noch weitere CAN-Busmodule versorgen muss, der Betrieb des C.M.I. ausschließlich über DL-Bus erfolgt oder das Modul MDC-GSM integriert wird.

C.M.I. mit eingebautem GSM-Modul MDC-GSM und Netzteil

  • Fernwartung von CAN-Bus Geräten
  • Funktionsdatenverwaltung für CAN-Bus Geräte
  • Betriebssystemverwaltung für CAN-Bus Geräte
  • Anlagenvisualisierung via PC, Smartphone oder Tablet
  • Änderung von Parametern von CAN-Bus Geräten
  • Datenlogging über CAN-Bus oder DL-Bus
  • ereignisgesteuerte Benachrichtigung per E-Mail
  • Hutschienen- oder Wandmontage
  • Plug & Play Lösung über Server
  • Steckplatz für GSM-Modul MDC-GSM
  • Anbindungsmöglichkeit an Modbus TCP

 Betrieb / Zugriff:

 Schnittstellen:

  • CAN-Bus
  • ModBus TCP/IP
  • zwei DL-Buseingänge
  • Ethernet (RJ45)
  • SD-Karte

TA-Designer

Der TA-Designer ermöglicht das Erstellen der Funktionsübersicht bzw der Anlagenvisualisierung zur Anzeige auf UVR16x2 und CAN-MTx2 im C.M.I. Webportal bzw der App sowie am CAN-Touch.

Winsol

Das Programm Winsol ermöglicht das Erfassen und Auswerten der vom Datenlogger (z.B. C.M.I.) aufgezeichneten Messwerte. Achtung: Es gibt keine Gewähr, dass auch zukünftige Versionen von Winsol für den Raspberry Pi bereitgestellt werden.

Achtung: Möglicherweise muss die Firmware des Datenloggers aktualisiert werden, um diesen mit der aktuellen Version von Winsol verwenden zu können!

Unterstützte Datenlogger:

  • C.M.I. - ab Version 1.25
  • BL-NET - ab Version 2.17
  • D-LOGG / BL232 - ab Version 2.9

Linux:

Es werden drei Installationsmethoden für Linux unterstützt:

  • Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
  • RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
  • Raspberry Pi (.deb)  ab Version 3

Es wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.

Debian-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

dpkg -i winsol-2.07-amd64.deb

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

Hinweis: Bei Linux Mint sowie Ubuntu (ab Version 18.04) muss eventuell das Paket "libcurl3" installiert werden, um Winsol ausführen zu können (sudo apt-get install libcurl3).

RPM-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:

rpm -i winsol-2.09-x86_64.rpm

Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

Raspberry Pi-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

dpkg -i winsol-2.12-armhf.deb

Für die Installation sind root-Berechtigungen erforderlich. Dazu dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
