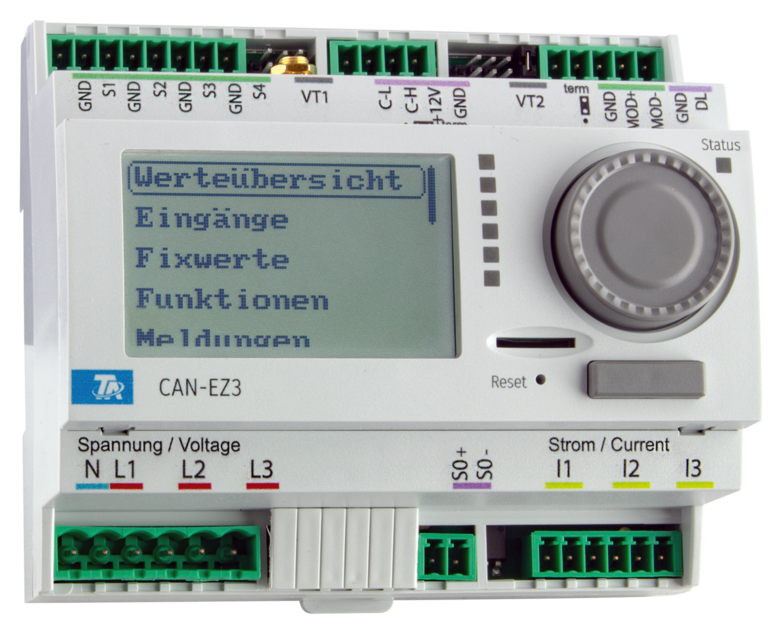

CAN-Energiezähler mit Modbus RTU und S0 Impulsausgang im ATON+

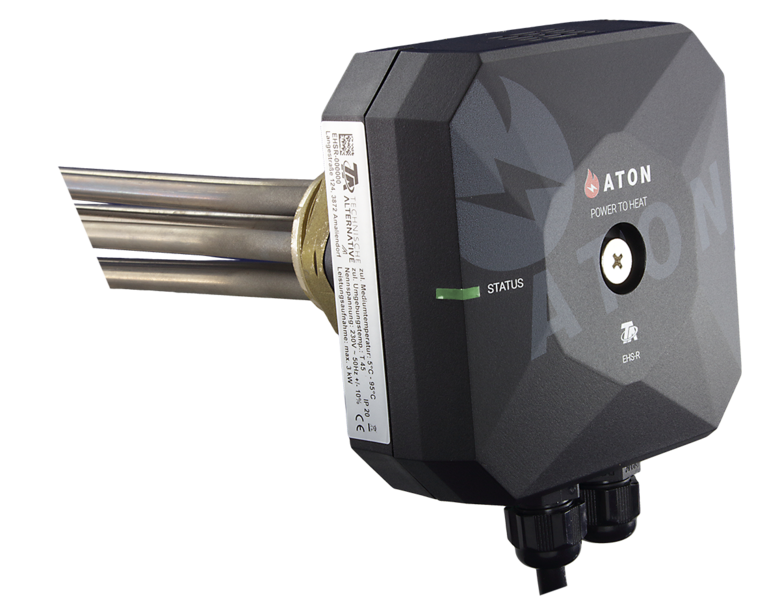

Stufenlos regelbarer Heizstab (50 W - 3 kW)
Stufenlos regelbarer Heizstab (50 W - 3 kW)

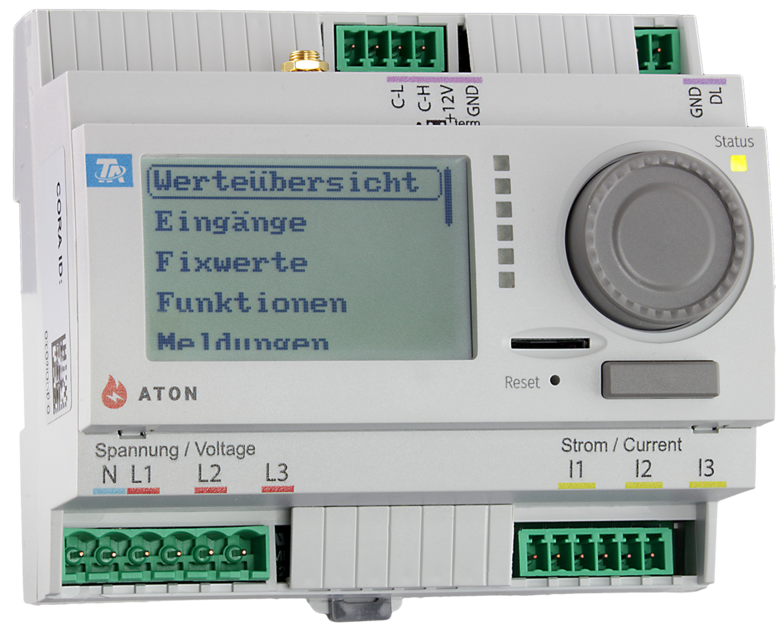

ATON Energiezähler
ATON Energiezähler

ATON - Power-to-Heat

Icon Energiemanagement, Lastmanagement, Power-to-Heat, Warmwasser mit PV

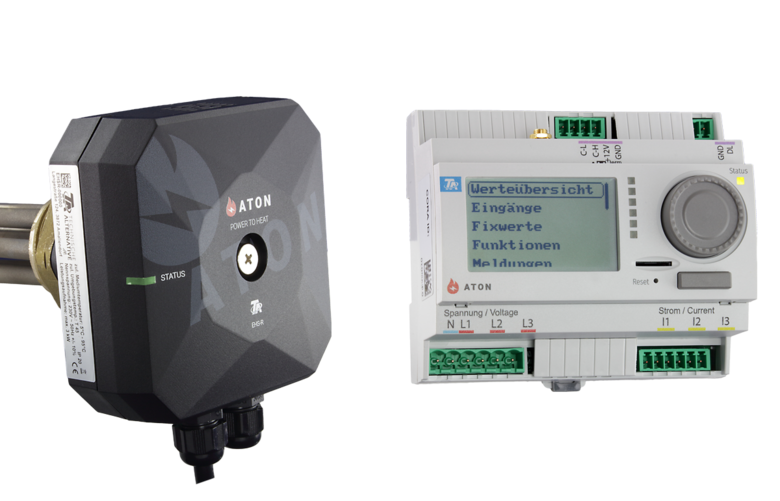

ATON ist ein Set zur Nutzung der überschüssigen PV Leistung. Mit dem stufenlos regelbaren Heizstab kann eine Leistung von 40 W bis 3 kW genutzt werden. Im Set ist zudem unser Energiezähler enthalten, der feststellt, ob und wie viel überschüssige Leistung verfügbar ist und gibt dem Heizstab die zu verbrauchende Leistung vor. Die Kommunikation läuft dabei über CORA (Funk oder Kabel).

ATON+ wird mit dem gleichen Funktionsumfang ausgeliefert wie die Standardversion "ATON". Allerdings ist der Energiezähler hier zusätzlich mit Modbus RTU und einem S0-Impulsausgang sowie vier Sensoreingängen ausgestattet.

Icon x2techIcon CORA-FIcon CORA-DLIcon DL-masterIcon Schnittstellen
Preisgruppe 2

Keine Eingänge

Keine Ausgänge

Schnittstellen CAN-Energiezähler

  • CORA-F (Funk)
  • CORA-DL (Kabel)
  • CAN-Bus, DL-Bus
  • Micro-SD-Karten Slot (Micro-SD-Karte ist nicht im Lieferumfang enthalten)

Lieferumfang:

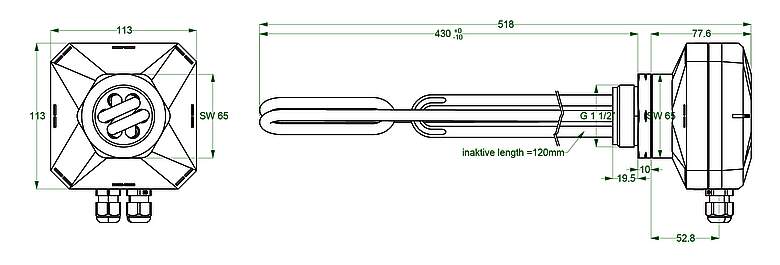

  • Heizstab EHS-R 3kW (1 1/2"Gewinde)
  • Temperatursensor Boiler BFPT1000
  • Energiezähler
  • 3 Klapp-Stromsensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen)
  • externe Funkantenne

Eingänge CAN-Energiezähler

  • 4 Analogeingänge
  • 2 Steckplätze zur direkten Anbindung von FTS-Sensoren

Ausgänge CAN-Energiezähler

  • 1 S0-Impulsausgang

Schnittstellen CAN-Energiezähler

  • CORA-F (Funk)
  • CORA-DL (Kabel)
  • CAN-Bus, DL-Bus
  • Micro SD-Karten Slot
  • Modbus RTU

Lieferumfang:

  • Heizstab EHS-R 3kW (1 1/2"Gewinde)
  • Temperatursensor Boiler BFPT1000
  • Energiezähler
  • 3 Klapp-Stromsensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen)
  • externe Funkantenne
  • Micro-SD-Karte

    Eingänge CAN-Energiezähler

    • 4 Analogeingänge (nur ATON+)
    • 2 Steckplätze zur direkten Anbindung von FTS-Sensoren (nur ATON+)

    Ausgänge CAN-Energiezähler

    • 1 S0-Impulsausgang (nur ATON+)

    Schnittstellen:

    • CORA-F
    • CORA-DL

    weitere Schnittstellen im Energiezähler:

    • CAN-Bus, DL-Bus
    • Micro-SD-Karten Slot
    • Modbus RTU (nur ATON+)

    Lieferumfang:

    • Heizstab EHS-R 3kW (1 1/2"Gewinde)
    • Temperatursensor Boiler BFPT1000
    • Energiezähler
    • 3 Klapp-Stromsensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen)
    • externe Funkantenne
    • Micro-SD-Karte (nur ATON+)

    CAN-EZ3 Firmware

    TAPPS2

    Die Programmier- und Planungssoftware TAPPS2 ermöglicht das Erstellen eines Logikschaltbildes und die Parametrierung aller x2 Geräte (und der UVR1611).

    Linux:

    Es werden zwei Installationsmethoden für Linux unterstützt:

    • Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
    • RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)

    Bei beiden Methoden wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.

    Debian-Paket

    Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

    dpkg -i tapps2-1.12-amd64.deb

    Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

    RPM-Paket

    Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:

    rpm -i tapps2-1.12-x86_64.rpm

    Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.

    Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

    TA-Designer

    Über einfache Bedienoberflächen bedienen Endanwender die Anlage. Mit dem TA-Designer erstellen Sie diese Oberflächen passend für jedes Projekt.

    Linux:

    Es werden zwei Installationsmethoden für Linux unterstützt:

    • Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
    • RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)

    Bei beiden Methoden wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.

    Debian-Paket

    Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

    dpkg -i ta-designer-1.26-amd64.deb

    Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

    RPM-Paket

    Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:

    rpm -i ta-designer-1.26-x86_64.rpm

    Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.

    Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

    Winsol

    Das Programm Winsol ermöglicht das Erfassen und Auswerten der vom Datenlogger (z.B. C.M.I.) aufgezeichneten Messwerte.



    Achtung: Es gibt keine Gewähr, dass auch zukünftige Versionen von Winsol für den Raspberry Pi bereitgestellt werden.

    Achtung: Möglicherweise muss die Firmware des Datenloggers aktualisiert werden, um diesen mit der aktuellen Version von Winsol verwenden zu können!

    Unterstützte Datenlogger:

    • C.M.I. - ab Version 1.25
    • BL-NET - ab Version 2.17
    • D-LOGG / BL232 - ab Version 2.9

    Linux:

    Es werden drei Installationsmethoden für Linux unterstützt:

    • Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
    • RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
    • Raspberry Pi (.deb)  ab Version 3

    Es wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.

    Debian-Paket

    Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

    dpkg -i winsol-2.07-amd64.deb

    Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

    Hinweis: Bei Ubuntu 18.04 muss eventuell das Paket "libcurl4" installiert werden, um Winsol ausführen zu können (sudo apt-get install libcurl4).

    RPM-Paket

    Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:

    rpm -i winsol-2.09-x86_64.rpm

    Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.

    Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

    Raspberry Pi-Paket

    Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

    dpkg -i winsol-2.12-armhf.deb

    Für die Installation sind root-Berechtigungen erforderlich. Dazu dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

    B2B Bestellungen

    Fachpartner bestellen unter Angabe Ihrer Kundennummer direkt bei uns.

    EPLAN Data Portal

    Nicht in Frischwasserspeichern verwenden

    Wir raten ausdrücklich von der Verwendung unserer Heizstäbe in Trinkwasserspeichern ab!

    Die Heizstäbe sind aufgrund galvanischer Reaktionen nicht für die Verwendung in Frischwasserspeichern geeignet. Der Einbau erfolgt auf eigenes Risiko und bedarf entsprechender, normgerechter Maßnahmen und regelmäßiger Kontrolle (z.B. der Opferanode).

    Wir bieten keine Garantie oder Gewährleistung im Fall von Verkalkung und galvanischer Korrosion!

    Eigenschaften

    • Werkseitig programmiert und gekoppelt
    • Erweiterbar über CAN-Bus (Regler, Ein- oder Ausgangserweiterungen, C.M.I. für Fernzugriff und Visualisierung) und DL-Bus (z.B. Leistungssteller)
    • Frei programmierbar (mit der kostenlosen Software TAPPS2)
    • Funk-Reichweite ~1 km Freifeld / 2 Stahlbetondecken oder Mauern
    • TAB konform
    • Auf bis zu 12 Heizstäbe erweiterbar (entsprechende Programmierung nötig)

    Funktionen

    • Definierbarer Sollwert (werkseitig wird auf 200 W Einspeisung geregelt)
    • Einstellbarer Zwangsbetrieb zu bestimmten Zeiten,
    • Unabhängig vom Überschuss (Mindesttemperaturen)
    • Datenlogging auf eine Micro SD-Karte (nicht im Lieferumfang) oder mittels C.M.I. (CAN-Bus Erweiterung)
    • Visualisierung für Browser oder App verfügbar via C.M.I. (CAN-Bus Erweiterung)

    Der intelligente Heizstab im Set ATON hat eine sinusförmige Stromaufnahme, wodurch Phasenverschiebungen und Netzrückkopplungen verhindert und damit die technischen Anschlussbedingungen (TAB) der Netzbetreiber erfüllt werden.
