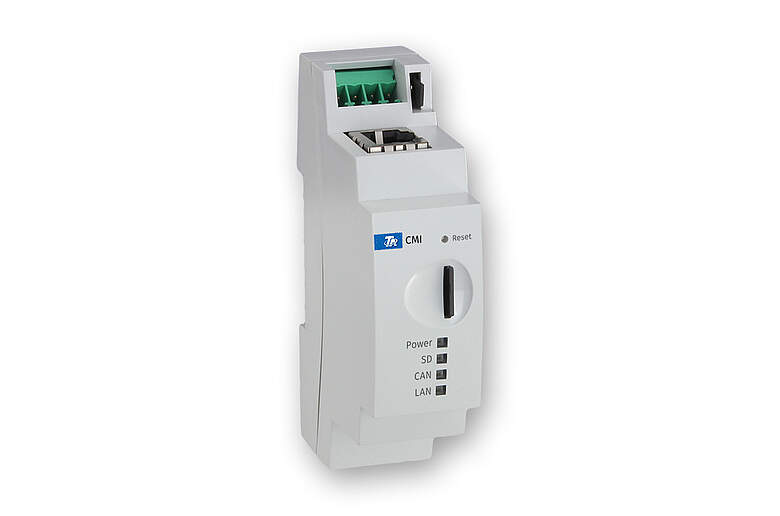

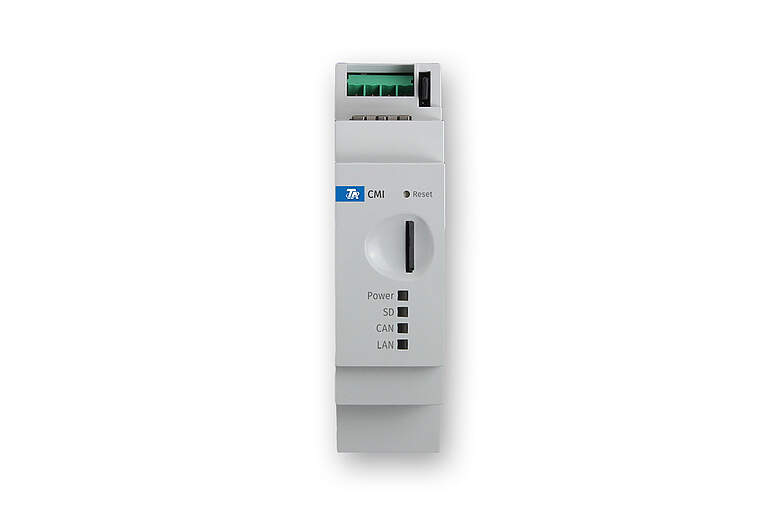

CMI-S für den Schaltschrank

Control and Monitoring Interface für den Schaltschrank

Das CMI-S ist eine Schnittstelle zur komfortablen Anlagenüberwachung, Fernbedienung, Datenlogging und Visualisierung aller Regler und Geräte mit CAN-Bus.

Icon x2techIcon Schnittstellen
  • Fernwartung von CAN-Bus Geräten
  • Funktionsdatenverwaltung und Firmwareverwaltung für kompatible CAN-Bus Geräte
  • Anlagenvisualisierung für Browser oder App
  • Änderung von Parametern von CAN-Bus Geräten
  • Datenlogging über CAN-Bus
  • Ereignisgesteuerte Benachrichtigung per E-Mail
  • Hutschienen- oder Wandmontage
  • Schnittstelle Modbus TCP/IP

 Betrieb / Zugriff:

 Schnittstellen:

  • CAN-Bus
  • ModBus TCP/IP
  • Ethernet (RJ45)
  • Micro SD-Karte

TA-Designer

Über einfache Bedienoberflächen bedienen Endanwender die Anlage. Mit dem TA-Designer erstellen Sie diese Oberflächen passend für jedes Projekt.

Linux:

Es werden zwei Installationsmethoden für Linux unterstützt:

  • Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
  • RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)

Bei beiden Methoden wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.

Debian-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

dpkg -i ta-designer-1.26-amd64.deb

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

RPM-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:

rpm -i ta-designer-1.26-x86_64.rpm

Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

Winsol

Das Programm Winsol ermöglicht das Erfassen und Auswerten der vom Datenlogger (z.B. C.M.I.) aufgezeichneten Messwerte.



Achtung: Es gibt keine Gewähr, dass auch zukünftige Versionen von Winsol für den Raspberry Pi bereitgestellt werden.

Achtung: Möglicherweise muss die Firmware des Datenloggers aktualisiert werden, um diesen mit der aktuellen Version von Winsol verwenden zu können!

Unterstützte Datenlogger:

  • C.M.I. - ab Version 1.25
  • BL-NET - ab Version 2.17
  • D-LOGG / BL232 - ab Version 2.9

Linux:

Es werden drei Installationsmethoden für Linux unterstützt:

  • Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
  • RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
  • Raspberry Pi (.deb)  ab Version 3

Es wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.

Debian-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

dpkg -i winsol-2.07-amd64.deb

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

Hinweis: Bei Ubuntu 18.04 muss eventuell das Paket "libcurl4" installiert werden, um Winsol ausführen zu können (sudo apt-get install libcurl4).

RPM-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:

rpm -i winsol-2.09-x86_64.rpm

Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.

Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.

Raspberry Pi-Paket

Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:

dpkg -i winsol-2.12-armhf.deb

Für die Installation sind root-Berechtigungen erforderlich. Dazu dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
