ATON SLM
ATON Schichtlademodul
Mit den Power-to-Heat Schichtlademodulen wird der PV-Überschuss stufenlos modulierend in das Heizsystem eingespeist. Die kompakte Baugruppe wird an der Wand oder direkt am Speicher montiert. Die Verrohrung erfolgt durch den Fachmann.
Dank der exakten Zieltemperaturregelung und Einschichtung in den Pufferspeicher erhält man über den gesamten Leistungsbereich eine nahezu konstante Austrittstemperatur. Dadurch wird ein brauchbares Temperaturniveau schneller erreicht und somit der Anlagen-Gesamtnutzungsgrad deutlich erhöht. Das System eignet sich ideal zur Nachrüstung in bestehende Heizsysteme.

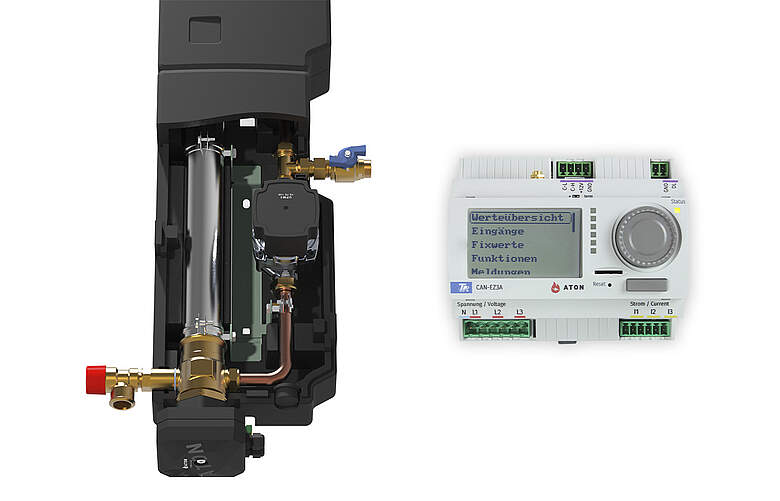

In den ATON SLM-Sets ist der Energiezähler CAN-EZ3A bereits enthalten.
Power-to-Heat Set inkl. CAN-EZ3A Energiezähler und Schichtlademodul mit 3 kW Leistung.
Power-to-Heat Set inkl. CAN-EZ3A Energiezähler und Schichtlademodul mit 9 kW Leistung.

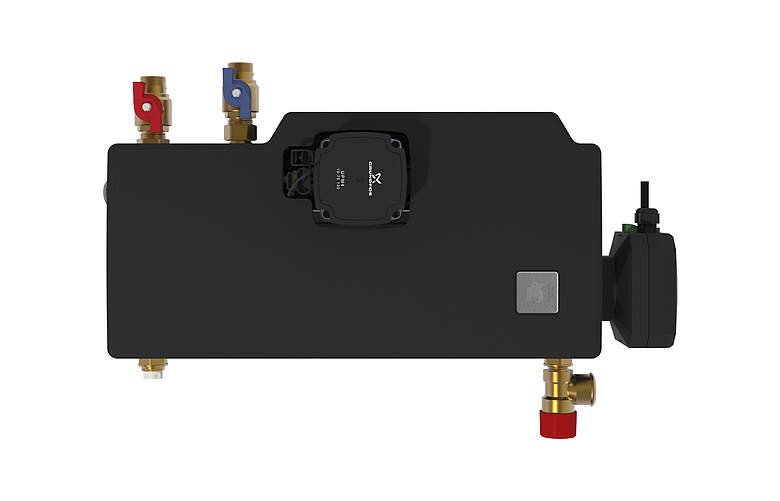

Technische Daten SLM3:
- Leistungsaufnahme: max. 3000 Watt / Nennspannung: 230 V, 50 Hz (1-phasig)
- Nenninhalt ca. 0,9 l

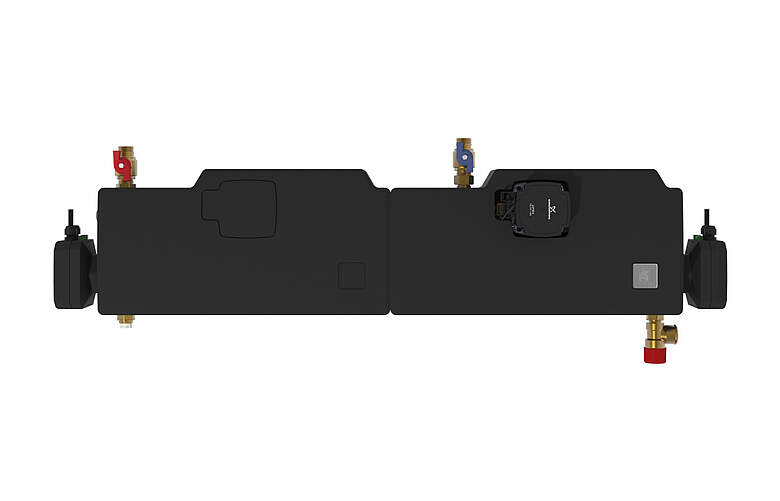

Technische Daten SLM9:
- Leistungsaufnahme: max. 9000 Watt / Nennspannung: 400 V, 50 Hz (3-phasig)
- Nenninhalt ca. 1,8 l
Techn. Daten SLM3 und SLM9:
- Sicherheitsventil: Druckablass bei > 4 bar
- Durchfluss: bis 1000 l/h (variiert je nach externer Verrohrung)
- Einstellbereich der Zieltemperatur: 20 - 70 °C
- Frequenz Funksystem: 868,5 MHz
- Sensoren: PT1000
- DL-Buslast: 10%
Schnittstellen:
- CORA-F
- CORA-DL
weitere Schnittstellen im Energiezähler:
- CAN-Bus, DL-Bus
- Micro-SD-Karten Slot
Lieferumfang:
- Energiezähler CAN-EZ3A
- 3 Klapp-Stromsensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen)
- Funk-Antenne
- Temperatursensor Boiler BFPT1000

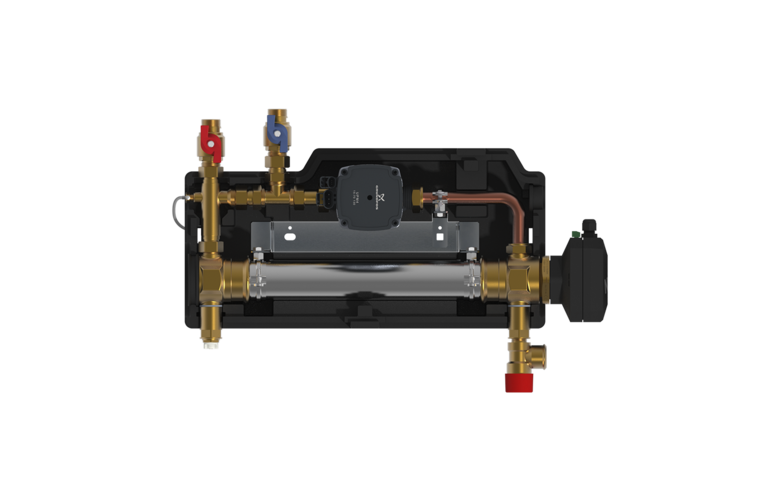

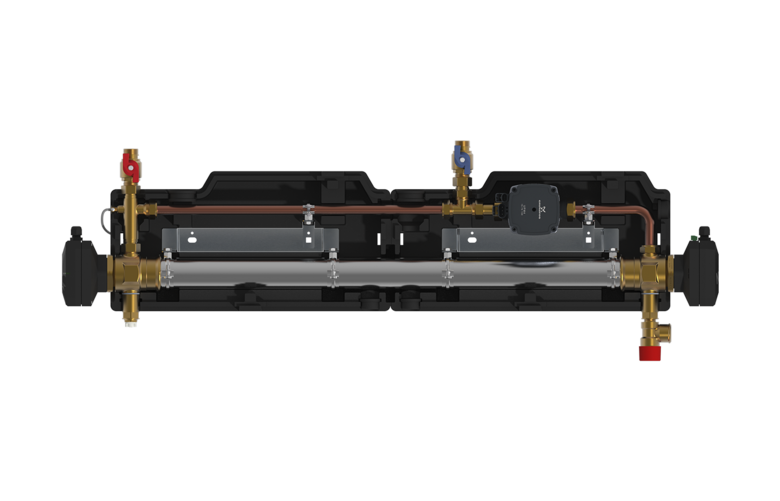

- Baugruppe "SLM" bestehend aus:
- regelbarer Heizstab bzw. Heizstäbe
- Umwälzpumpe
- Sicherheitsventil, Entlüftungsventil
- Absperrhähne
- Modulisolierung
Abmessungen
- CAN-EZ3A (B x H): 106 x 91 mm, 6 TE

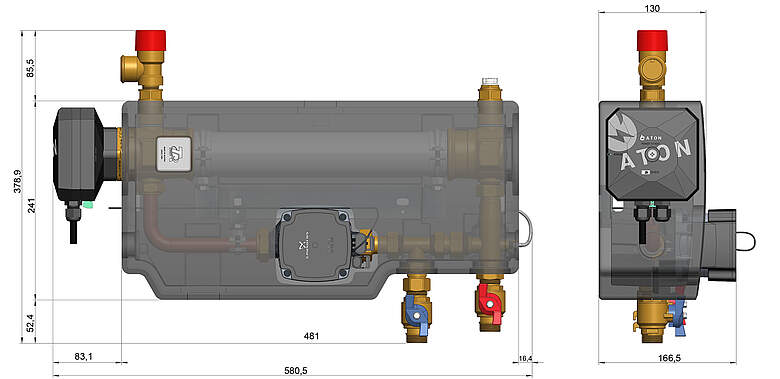

- SLM3 (B x H x T): 580,5 x 378,9 x 166,5 mm

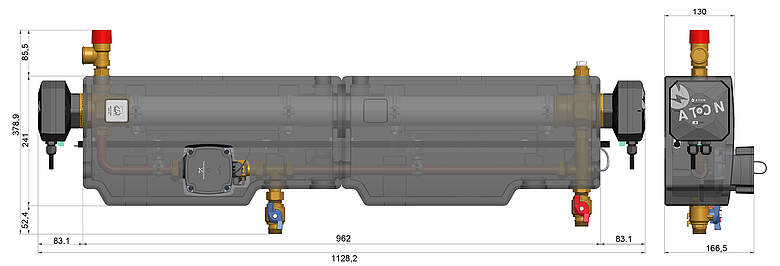

- SLM9 (B x H x T): 1128,2 x 378,9 x 166,5 mm
