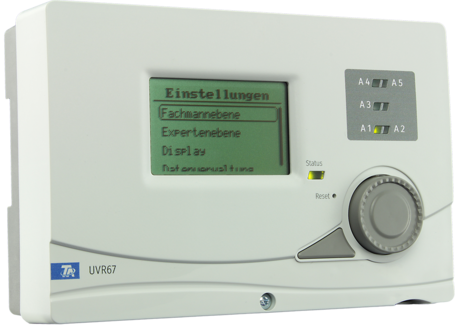

UVR67
Universelle Regelung
Die UVR67 ist eine Universalregelung mit mehr als 800 Programmen. Sie besitzt verschiedene Thermostat-, Differenztemperatur-, Drehzahlregel- und Heizkreisregelfunktionen für den Einsatz in Solaranlagen und Heizsystemen sowie zur Gebäudetrocknung.
Lieferumfang:
- Netzkabel
- Montagematerial
Lieferumfang:
- 1 Kollektorsensor PT1000
- 2 Boilersensoren PT1000
- 2 Tauchhülsen 140 mm
- Netzkabel
- Montagematerial
Lieferumfang:
- 1 Kollektorsensor PT1000
- 3 Boilersensoren PT1000
- 3 Tauchhülsen 140 mm
- Netzkabel
- Montagematerial
Lieferumfang:
- 2 Feuchtesensoren
- Netzkabel
- Montagematerial
Lieferumfang:
- 1 Kesselsensor PT1000
- 1 Boilersensor PT1000
- 1 Raumsensor RAS+DL
- 1 Außensensor AUSPT
- 1 Rollfeder
- Netzkabel
- Montagematerial
Lieferumfang:
- 1 Kesselsensor PT1000
- 3 Boilersensoren PT1000
- 1 Raumsensor RAS+DL
- 1 Außensensor AUSPT
- 2 Tauchhülsen 140 mm
- 1 Rollfeder
- Netzkabel
- Montagematerial
Funktionen
- 5 Zeitprogramme
- Statusanzeige für Anlagenfehlfunktion
- Legionellenschutzfunktion, Pumpenblockierschutz
- Kollektorkühlfunktion, Kollektorübertemperaturbegrenzung
- Anlagenfunktionskontrolle
- 3 Wärmemengenzähler
- DL-Bus zum Anschluss externer Sensoren
- Datenlogging auf die Micro SD-Karte
- Drehzahlregelung von Hocheffizienzpumpen über zwei Multifunktionsausgänge PWM / 0-10V
- Ausgang 3 kann potentialfrei verwendet werden
Möglichkeiten über den CAN-Bus
- Datenlogging und Visualisierung mittels C.M.I.
- Visualisierung erstellbar mit dem TA-Designer
- Fernzugriff und -bedienung (C.M.I., CAN-MTx2, ...)
6 Eingänge der Typen:
- PT1000, KTY(2kΩ)
- Raum- und
- Strahlungssensor
- Eingang 6: zusätzlich Impulseingang für Volumenimpulsgeber (Impuls max. 20Hz) und Windsensor
7 Ausgänge der Typen
- 5 Relaisausgänge
- 2 Multifunktionsausgänge: PWM, 0-10V
TA-Designer
Über einfache Bedienoberflächen bedienen Endanwender die Anlage. Mit dem TA-Designer erstellen Sie diese Oberflächen passend für jedes Projekt.
Linux:
Es werden zwei Installationsmethoden für Linux unterstützt:
- Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
- RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
Bei beiden Methoden wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.
Debian-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:
dpkg -i ta-designer-1.26-amd64.deb
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
RPM-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:
rpm -i ta-designer-1.26-x86_64.rpm
Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
Winsol
Das Programm Winsol ermöglicht das Erfassen und Auswerten der vom Datenlogger (z.B. C.M.I.) aufgezeichneten Messwerte.
Achtung: Es gibt keine Gewähr, dass auch zukünftige Versionen von Winsol für den Raspberry Pi bereitgestellt werden.
Achtung: Möglicherweise muss die Firmware des Datenloggers aktualisiert werden, um diesen mit der aktuellen Version von Winsol verwenden zu können!
Unterstützte Datenlogger:
- C.M.I. - ab Version 1.25
- BL-NET - ab Version 2.17
- D-LOGG / BL232 - ab Version 2.9
Linux:
Es werden drei Installationsmethoden für Linux unterstützt:
- Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
- RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
- Raspberry Pi (.deb) ab Version 3
Es wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.
Debian-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:
dpkg -i winsol-2.07-amd64.deb
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
Hinweis: Bei Ubuntu 18.04 muss eventuell das Paket "libcurl4" installiert werden, um Winsol ausführen zu können (sudo apt-get install libcurl4).
RPM-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:
rpm -i winsol-2.09-x86_64.rpm
Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
Raspberry Pi-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:
dpkg -i winsol-2.12-armhf.deb
Für die Installation sind root-Berechtigungen erforderlich. Dazu dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
