SLM3 — Schichtlademodul 3 kW für PV-Überschuss

SLM9 — Schichtlademodul 9 kW für PV-Überschuss

ATON Schichtlademodul

Mit den Power-to-Heat Schichtlademodulen wird der PV-Überschuss stufenlos modulierend in das Heizsystem eingespeist. Die kompakte Baugruppe wird an der Wand oder direkt am Speicher montiert. Die Verrohrung erfolgt durch den Fachmann.

Dank der exakten Zieltemperaturregelung und Einschichtung in den Pufferspeicher erhält man über den gesamten Leistungsbereich eine nahezu konstante Austrittstemperatur. Dadurch wird ein brauchbares Temperaturniveau schneller erreicht und somit der Anlagen-Gesamtnutzungsgrad deutlich erhöht. Das System eignet sich ideal zur Nachrüstung in bestehende Heizsysteme.

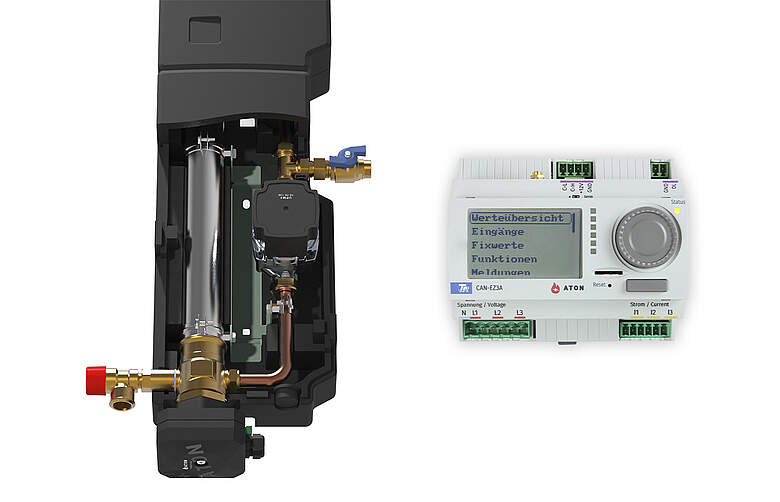

In den ATON SLM-Sets ist der Energiezähler CAN-EZ3A bereits enthalten.

Price group 2

01/ATON-SLM3ATON Schichtlademodul 3 kW € 1.599,00
excl. 20% VAT

Power-to-Heat Set inkl. CAN-EZ3A Energiezähler und Schichtlademodul mit 3 kW Leistung.

01/ATON-SLM9ATON Schichtlademodul 9 kW € 1.999,00
excl. 20% VAT

Power-to-Heat Set inkl. CAN-EZ3A Energiezähler und Schichtlademodul mit 9 kW Leistung.

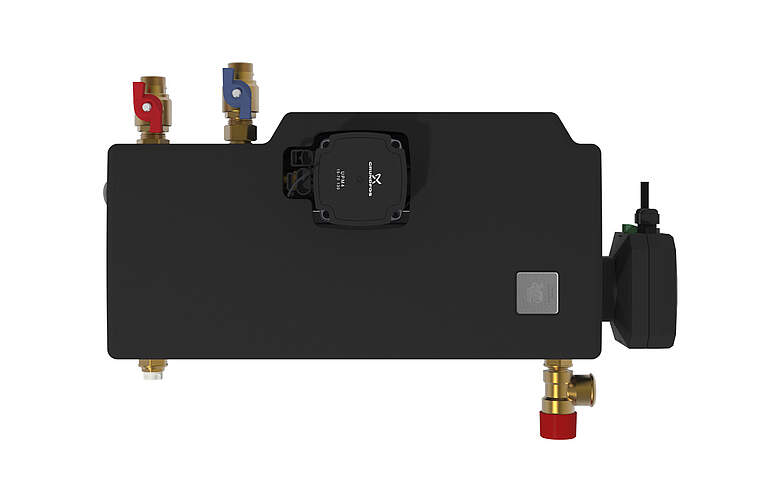

Technische Daten SLM3:

Leistungsaufnahme: max. 3000 Watt / Nennspannung: 230 V, 50 Hz (1-phasig)
Nenninhalt ca. 0,9 l

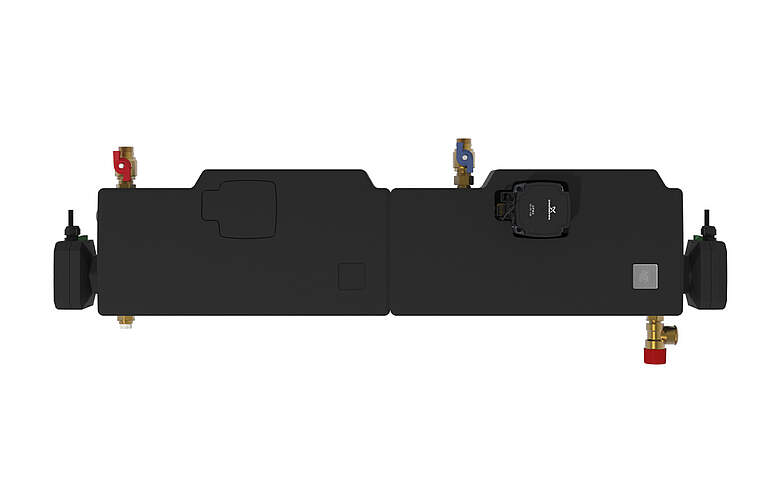

Technische Daten SLM9:

Leistungsaufnahme: max. 9000 Watt / Nennspannung: 400 V, 50 Hz (3-phasig)
Nenninhalt ca. 1,8 l

Techn. Daten SLM3 und SLM9:

Sicherheitsventil: Druckablass bei > 4 bar
Durchfluss: bis 1000 l/h (variiert je nach externer Verrohrung)
Einstellbereich der Zieltemperatur: 20 - 70 °C
Frequenz Funksystem: 868,5 MHz
Sensoren: PT1000
DL-Buslast: 10%

Schnittstellen:

CORA-F
CORA-DL

weitere Schnittstellen im Energiezähler:

CAN-Bus, DL-Bus
Micro-SD-Karten Slot

Lieferumfang:

Energiezähler CAN-EZ3A
3 Klapp-Stromsensoren (50 A, CAN-EZ3 kann 3x 10 kVA erfassen)
Funk-Antenne
Temperatursensor Boiler BFPT1000

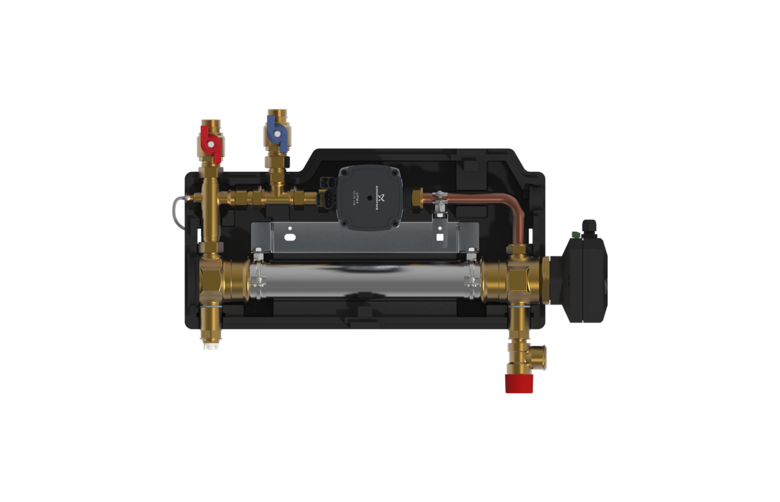

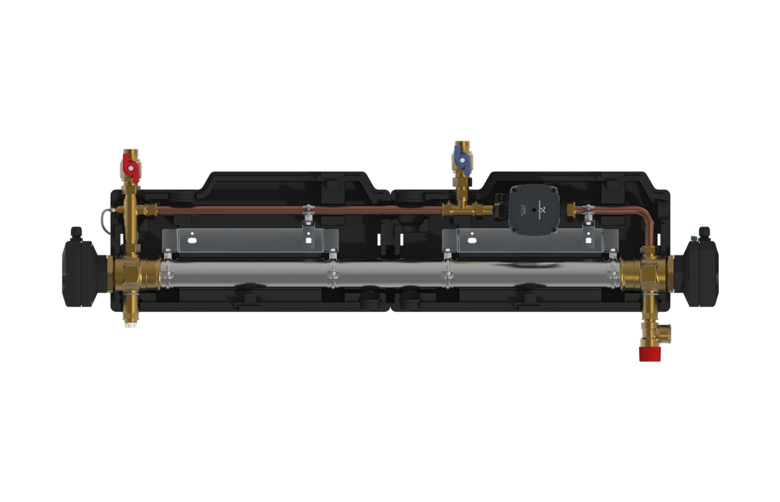

Baugruppe "SLM" bestehend aus:
- regelbarer Heizstab bzw. Heizstäbe
- Umwälzpumpe
- Sicherheitsventil, Entlüftungsventil
- Absperrhähne
- Modulisolierung

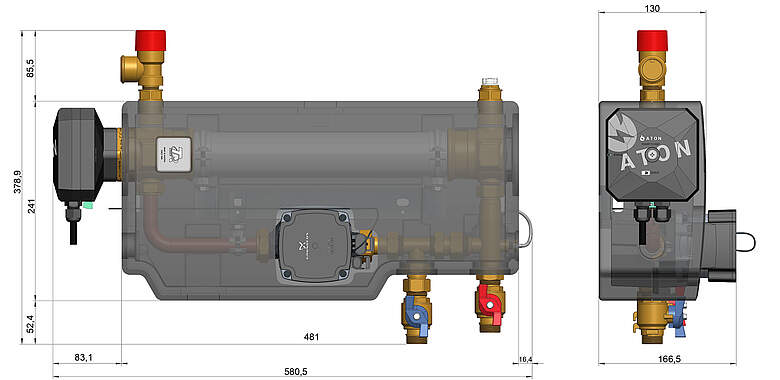

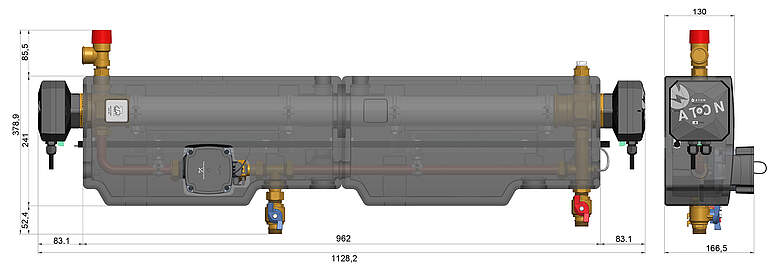

Abmessungen
