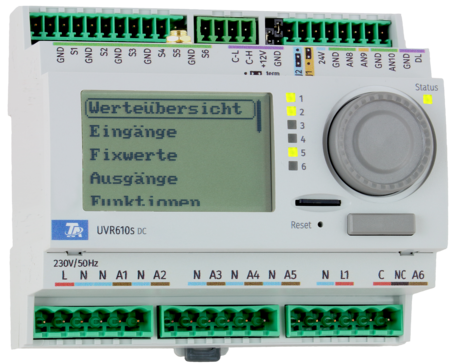

UVR610S mit 24V DC Eingang
UVR610S mit 24V DC Eingang
Anstelle des 24 V Ausgangs gibt es hier einen Eingang zur Versorgung mit 24 V Gleichspannung. Der ursprüngliche Netzspannungseingang kann zur Anspeisung der Relais ein beliebiges Potential zwischen 0 und 230 V AC bzw. 0 und 50 V DC annehmen.
- Montage im Schaltschrank für 45 mm Norm-Einbaublende
- Abmessungen Gehäuse (B x H): 106 x 91 mm
- M-Bus Schnittstelle über Jumper aktivierbar
6 Eingänge der Typen:
- PT1000, KTY(1kΩ, 2kΩ), PT100, PT500, Ni1000TK5000, Ni1000, NTC, Raum-, Strahlungs-, Feuchte- Regensensor, Impulse max. 10 Hz, Spannung bis 3,3V, Widerstand 1-100kΩ, digital
- Eingang 5, 6: 0-10V
10 Ausgänge:
- 6 Relaisausgänge, davon einer wahlweise als potentialfreier Umschaltkontakt
- 4 Multifunktionsausgänge wahlweise 0-10V, PWM, Relais (z.B. mit HIREL22)
Schnittstellen:
- CAN-Bus
- CORA-DL
- DL-Bus
- M-Bus Schnittstelle (mittels Jumper zu aktivieren)
- Micro SD-Karte (im Lieferumfang enthalten)
Firmware UVR610
TAPPS2
Die Programmier- und Planungssoftware TAPPS2 ermöglicht das Erstellen eines Logikschaltbildes und die Parametrierung aller x2 Geräte (und der UVR1611).
Linux:
Es werden zwei Installationsmethoden für Linux unterstützt:
- Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
- RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
Bei beiden Methoden wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.
Debian-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:
dpkg -i tapps2-1.12-amd64.deb
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
RPM-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:
rpm -i tapps2-1.12-x86_64.rpm
Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
TA-Designer
Über einfache Bedienoberflächen bedienen Endanwender die Anlage. Mit dem TA-Designer erstellen Sie diese Oberflächen passend für jedes Projekt.
Winsol
Das Programm Winsol ermöglicht das Erfassen und Auswerten der vom Datenlogger (z.B. C.M.I.) aufgezeichneten Messwerte.
Achtung: Es gibt keine Gewähr, dass auch zukünftige Versionen von Winsol für den Raspberry Pi bereitgestellt werden.
Achtung: Möglicherweise muss die Firmware des Datenloggers aktualisiert werden, um diesen mit der aktuellen Version von Winsol verwenden zu können!
Unterstützte Datenlogger:
- C.M.I. - ab Version 1.25
- BL-NET - ab Version 2.17
- D-LOGG / BL232 - ab Version 2.9
Linux:
Es werden drei Installationsmethoden für Linux unterstützt:
- Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
- RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
- Raspberry Pi (.deb) ab Version 3
Es wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.
Debian-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:
dpkg -i winsol-2.07-amd64.deb
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
Hinweis: Bei Ubuntu 18.04 muss eventuell das Paket "libcurl4" installiert werden, um Winsol ausführen zu können (sudo apt-get install libcurl4).
RPM-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:
rpm -i winsol-2.09-x86_64.rpm
Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
Raspberry Pi-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:
dpkg -i winsol-2.12-armhf.deb
Für die Installation sind root-Berechtigungen erforderlich. Dazu dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
