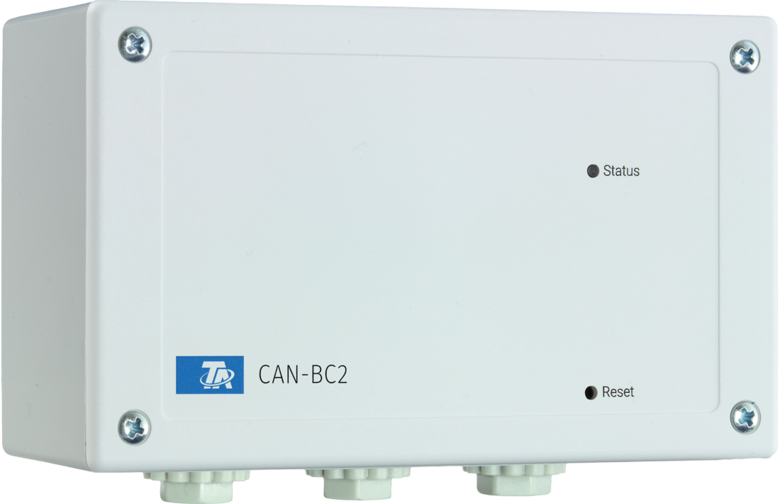

CAN-BC2
CAN-Buskonverter
Der CAN-Buskonverter stellt für alle CAN-Bus Geräte zusätzliche Schnittstellen zur Verfügung. Die Programmierung erfolgt mit der Software TAPPS2. Der CAN-BC2 kann über x2 Regler mit Display, den CAN-MTx2 oder das Interface CMI bedient werden. Weitere Schnittstellen stehen über Zusatzmodule (KNX-Modul, Modbus / M-Bus Modul) zur Verfügung.

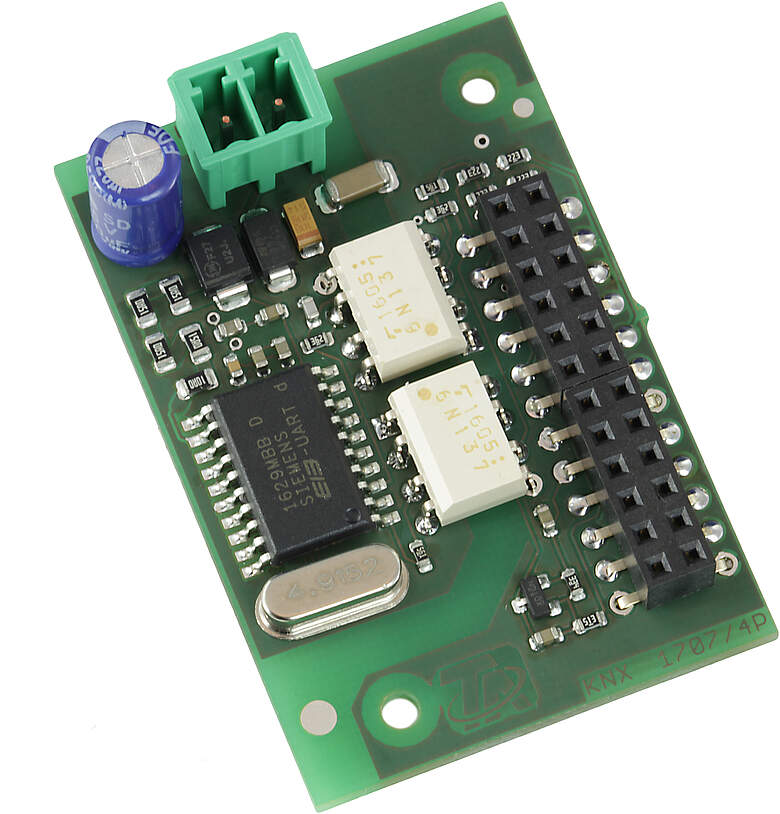

Anbindung an KNX-Bus mit der Möglichkeit 64 Werte auf den KNX-Bus auszugeben und 64 Werte einzulesen.

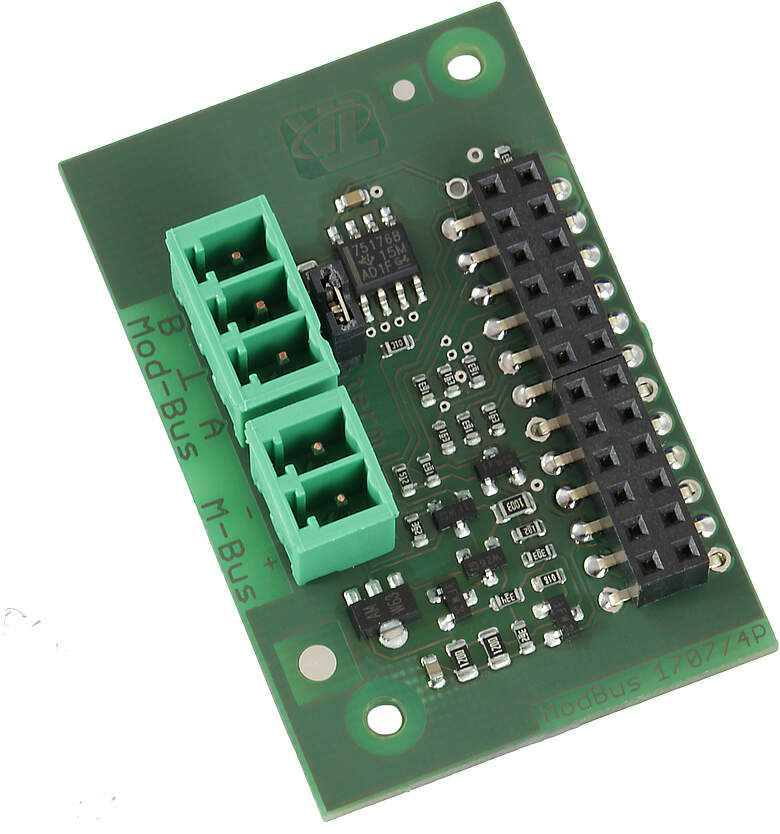

- eine Modbus RTU Schnittstelle, entweder als Master oder Slave konfigurierbar, mit der Möglichkeit 64 Werte auf den Modbus auszugeben und 64 Werte vom Modbus einzulesen
- eine M-Bus Schnittstelle zum Auslesen von weiteren vier M-Bus Zählern mit jeweils 32 Werten
Achtung:
- Dieses Modul ist nur für die Kommunikation über RS485 geeignet!
Schnittstellen:
Das Grundgerät besitzt:
- zwei potentialgetrennte CAN-Bus Schnittstellen
- eine DL-Bus Schnittstelle zum Einlesen von DL-Sensoren
- eine M-Bus Schnittstelle zum Auslesen von bis vier M-Bus Zählern mit jeweils 32 Werten
Weitere Schnittstellen stehen über Zusatzmodule (MD-KNX, MD-MODB) zur Verfügung. Es ist max. 1 Zusatzmodul pro Buskonverter möglich.
CAN-BC2
TAPPS2
Die Programmier- und Planungssoftware TAPPS2 ermöglicht das Erstellen eines Logikschaltbildes und die Parametrierung aller x2 Geräte (und der UVR1611).
Linux:
Es werden zwei Installationsmethoden für Linux unterstützt:
- Debian-Paket (.deb) (zB. Debian, Ubuntu, Mint)
- RPM-Paket (.rpm) (zB. Fedora, openSUSE, Mageia)
Bei beiden Methoden wird ein Menüeintrag zum GNOME oder KDE Menü hinzugefügt, mit dem das Programm gestartet werden kann. Für die Installation sind root-Berechtigungen erforderlich.
Debian-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm dpkg in einem Terminalfenster erfolgen:
dpkg -i tapps2-1.12-amd64.deb
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
RPM-Paket
Das Paket kann grundsätzlich einfach mittels Doppelklick im Dateimanager installiert werden. Ist dies nicht möglich, kann die Installation mit dem Befehlszeilen-Programm rpm in einem Terminalfenster erfolgen:
rpm -i tapps2-1.12-x86_64.rpm
Um das Programm zu aktualisieren (eine ältere Version ist bereits installiert), sollte -U statt -i verwendet werden.
Für die Installation sind root-Berechtigungen erforderlich. Dazu entweder vor Ausführen des Befehls su eingeben, gefolgt von der zugehörigen Passwortabfrage, oder dem Befehl sudo voranstellen und das Passwort bei Aufforderung eingeben.
